NTN 6913NC3軸承代號說明
6
9
1
3
N
C
3
6：深溝球軸承
9：尺寸系列：09系列
13：內徑：65 mm
N：帶止動槽
C3：C3游隙
6：
深溝球軸承
9：
尺寸系列：09系列
13：
內徑：65 mm
N：
帶止動槽
C3：
C3游隙
NTN 6913NC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 8200轉/分鐘 |
| 極限轉速-脂潤滑 | 7000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 16.6 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 3600 lbf 16100 N 16.10 kN |
| 基本額定動載荷 | 4330 lbf 19300 N 19.30 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6913NC3軸承尺寸規格
| 單列深溝球軸承 - 開式，帶止動環槽 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.5118 in 13.000 mm |
| D1 | 3.4606 in 87.900 mm |
| a | 0.0827 in 2.100 mm |
| b | 0.0512 in 1.300 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 2.7559 in 70.000 mm |
| da max | 2.8150 in 71.500 mm |
| Da max | 3.3465 in 85.000 mm |
| ras max | 0.0394 in 1.000 mm |

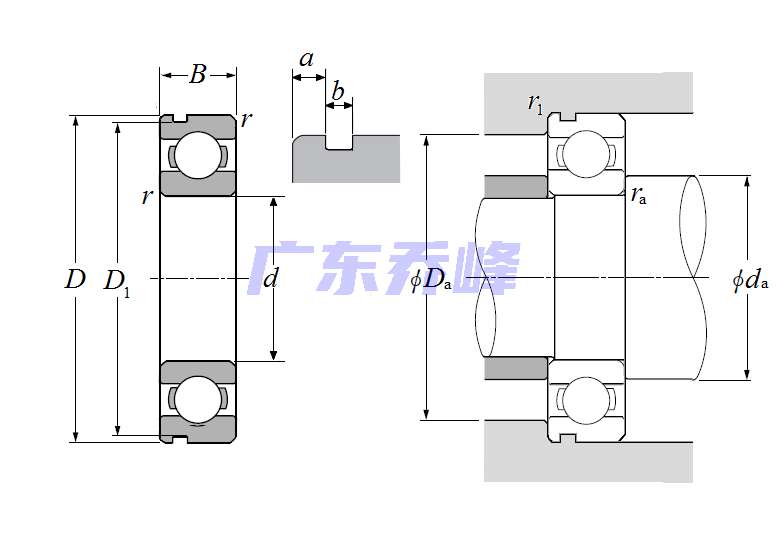

NTN 6913NC3軸承尺寸圖
