NTN BST60X120-1BDTT軸承代號說明
B
S
T
6
0
X
1
2
0
-
1
B
D
T
T
BST：Ball Screw Support，即滾珠絲杠支撐
60：公稱內徑：60 mm
X：分隔符
120：外徑：120 mm
-1B：標準預緊
DTT：三列配對 / / /
BST：
Ball Screw Support，即滾珠絲杠支撐
60：
公稱內徑：60 mm
X：
分隔符
120：
外徑：120 mm
-1B：
標準預緊
DTT：
三列配對 / / /
NTN BST60X120-1BDTT軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 合成樹脂 |
| 結構 | 三列 |
| 基本額定靜載荷 | 124000 lbf 550000 N 550.00 kN |
| 基本額定動載荷 | 32000 lbf 143000 N 143.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BST60X120-1BDTT軸承尺寸規格
| 滾珠絲杠用三列推力角接觸球軸承 - DTT配對，開式，三排承受軸向載荷 - 尺寸 | |
| d | 2.3622 in 60.000 mm |
| D | 4.7244 in 120.000 mm |
| B | 0.7874 in 20.000 mm |
| 3B | 2.3622 in 60.000 mm |
| d1 | 3.5748 in 90.800 mm |
| d2 | 3.3504 in 85.100 mm |
| D1 | 3.9843 in 101.200 mm |
| D2 | 4.2362 in 107.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

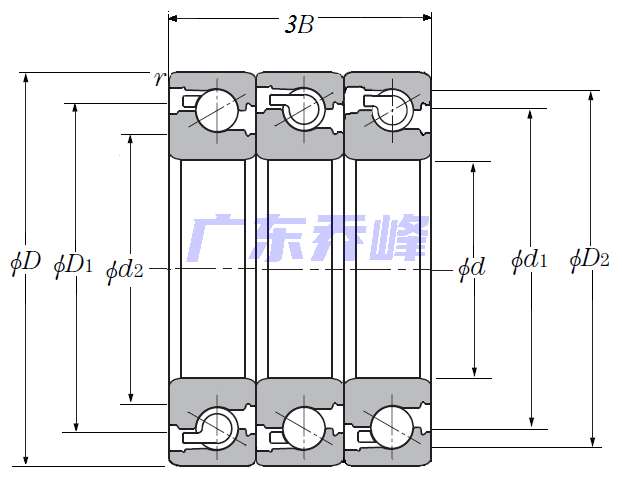

NTN BST60X120-1BDTT軸承尺寸圖
