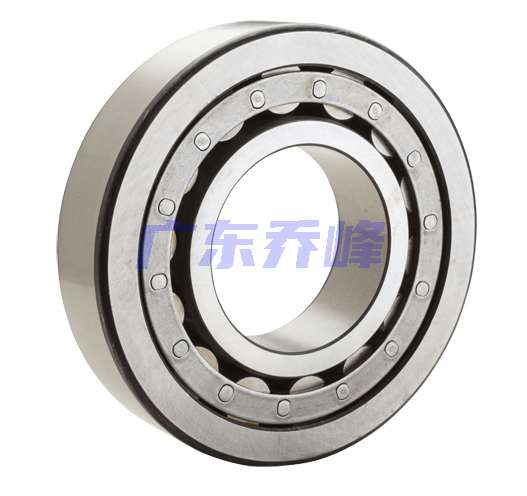

NTN NJ1015軸承代號說明
N
J
1
0
1
5
NJ：外圈雙擋邊，內圈單擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
15：內徑：75 mm
NJ：
外圈雙擋邊，內圈單擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
15：
內徑：75 mm
NTN NJ1015軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 機加工碳鋼 |
| 極限轉速-油潤滑 | 7100轉/分鐘 |
| 極限轉速-脂潤滑 | 6100轉/分鐘 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 16700 lbf 74500 N 74.50 kN |
| 基本額定動載荷 | 13500 lbf 60000 N 60.00 kN |
| 附件 | 開式 |
| 重量 | 1.627 lb 0.738 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NJ1015軸承尺寸規格
| 圓柱滾子軸承 -可分離型內圈帶一個加強筋，外圈帶兩個加強筋 - NJ型 - 尺寸 | |
| d | 2.9528 in 75.000 mm |
| D | 4.5276 in 115.000 mm |
| B | 0.7874 in 20.000 mm |
| Fw | 3.3465 in 85.000 mm |
| J | 3.5039 in 89.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 3.1496 in 80.000 mm |
| db min | 3.2087 in 81.500 mm |
| Da max | 4.2717 in 108.500 mm |
| Db max | 4.3307 in 110.000 mm |
| Db min | 4.1732 in 106.000 mm |
| r1as max | 0.0394 in 1.000 mm |

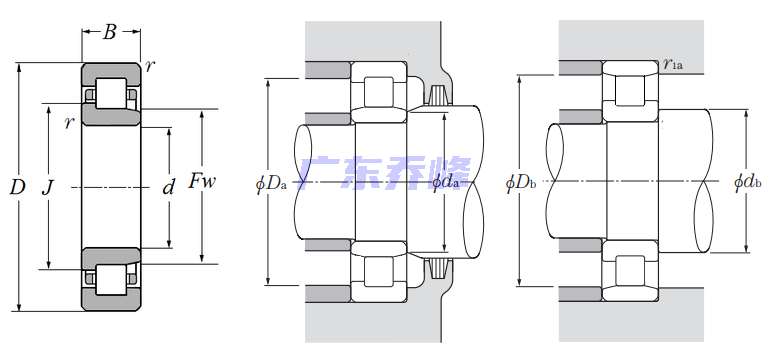

NTN NJ1015軸承尺寸圖
