NTN M1307TL軸承代號說明
M
1
3
0
7
T
L
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
3：尺寸系列：03系列
07：內徑：35 mm
T：外圈內徑中帶雙擋邊
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
3：
尺寸系列：03系列
07：
內徑：35 mm
T：
外圈內徑中帶雙擋邊
L：
復合鋼保持架
NTN M1307TL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 16700 lbf 74500 N 74.50 kN |
| 基本額定動載荷 | 15500 lbf 69000 N 69.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1307TL軸承尺寸規格
| 帶保持架和滾子的外圈，兩個擋圈 - 尺寸 | |
| A | 1.8441 in 46.840 mm |
| D | 3.1496 in 80.000 mm |
| C | 2.5382 in 64.470 mm |
| W | 0.8268 in 21.000 mm |
| r | 0.0598 in 1.520 mm |

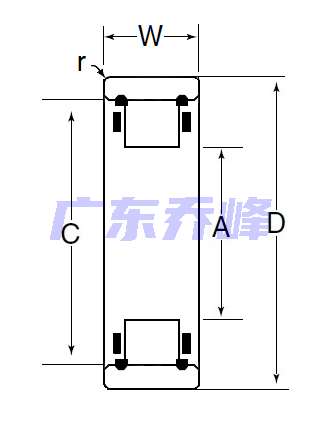

NTN M1307TL軸承尺寸圖
