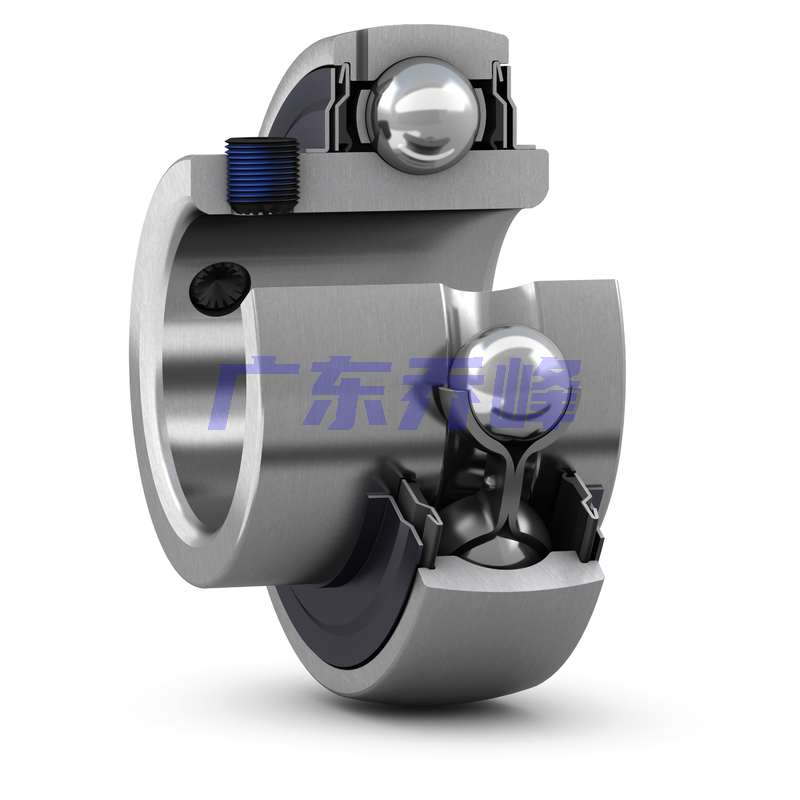

SKF UC315軸承代號說明
U
C
3
1
5
UC：帶緊定螺釘，內圈兩側加長，帶接觸式密封和拋油環
3：系列：重型承重
15：內徑：75 mm
UC：
帶緊定螺釘，內圈兩側加長，帶接觸式密封和拋油環
3：
系列：重型承重
15：
內徑：75 mm
SKF UC315軸承尺寸
| 內徑 | d | 75mm |
| 外徑 | D | 160mm |
| 內圈寬度 | B | 82mm |
| 外圈寬度 | C | 43mm |
| 內圈的外直徑 | d? ≈ | 101.3mm |
| 鎖定扣側面到螺紋中心距離 | B? | 14mm |
| 倒角尺寸 | r?,? min. | 3.5mm |
| 鎖定扣側面到滾道中心的距離 | s? | 50mm |
SKF UC315軸承數據計算
| 基本額定動載 | 114kN |
| 基本額定靜載荷 | 76.5kN |
| 疲勞載荷限值 | 3kN |
| 極限轉速1? | 2300r/min |
| 計算系數 | 13 |
SKF UC315軸承質量
| 完整的軸承質量 | 4.65kg |
SKF UC315軸承安裝信息
| 沉頭螺釘螺紋 | M14x1.5 | |
| 螺釘的六角扳手尺寸 | 6mm | |
| 推薦螺釘的擰緊力矩 | 38.5Nm |
SKF UC315軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF UC315軸承尺寸圖
