SKF RNAO5X10X8TN軸承代號說明
R
N
A
O
5
X
1
0
X
8
T
N
R：無內圈
NAO：機切削滾針軸承（無擋邊）
5：內徑：5 mm
X：分隔符
10：外徑：5 mm
X：分隔符
8：厚度：5 mm
TN：玻璃纖維增強 PA66 保持架
R：
無內圈
NAO：
機切削滾針軸承（無擋邊）
5：
內徑：5 mm
X：
分隔符
10：
外徑：5 mm
X：
分隔符
8：
厚度：5 mm
TN：
玻璃纖維增強 PA66 保持架
SKF RNAO5X10X8TN軸承尺寸
| 滾子下直徑 | Fw | 5mm |
| 外徑 | D | 10mm |
| 寬度 | C | 8mm |
| 外圈滾道直徑 | E | 8mm |
| 外圈倒角尺寸 | r?,? min. | 0.15mm |
SKF RNAO5X10X8TN軸承擋肩尺寸
| 不帶有凸緣的最小允許擋肩軸徑和滾動軸承 | d? | 7.7mm |
| 軸承座擋肩（不帶凸緣） | D? | 8.3mm |
| 不帶有凸緣的軸承座和軸承的最小允許擋肩直徑 | Db | 5.3mm |
| 倒角半徑 | r? max. | 0.1mm |
SKF RNAO5X10X8TN軸承數據計算
| 基本額定動負荷 | 2.29kN |
| 基本額定靜負荷 | 2kN |
| 疲勞負荷限值 | 0.212kN |
| 參考轉速 | 36000r/min |
| 極限轉速 | 40000r/min |
SKF RNAO5X10X8TN軸承質量
| 軸承重量 | 0.003kg |

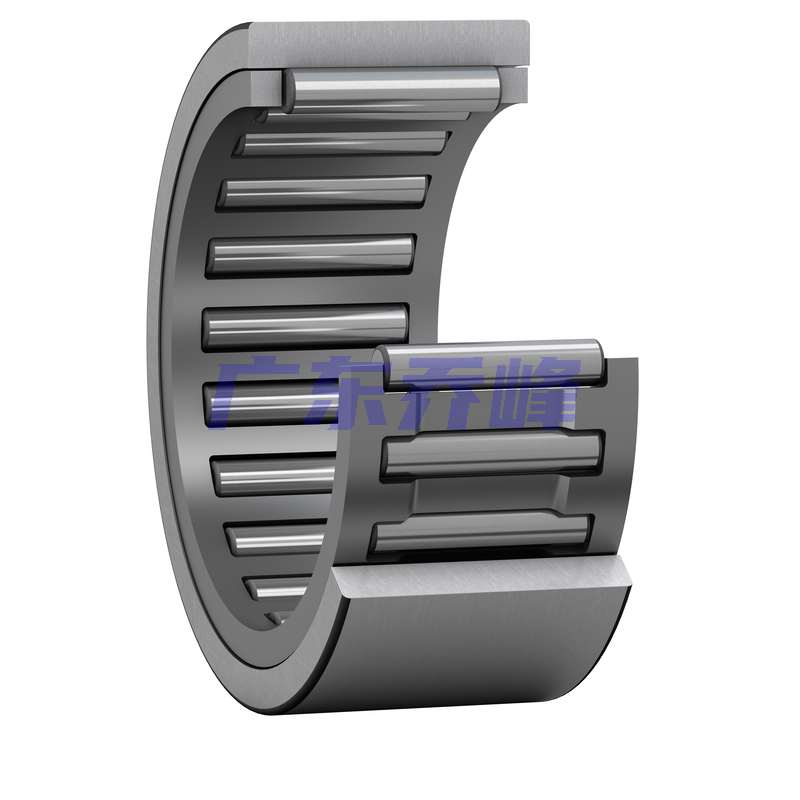

SKF RNAO5X10X8TN軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF RNAO5X10X8TN軸承尺寸圖
