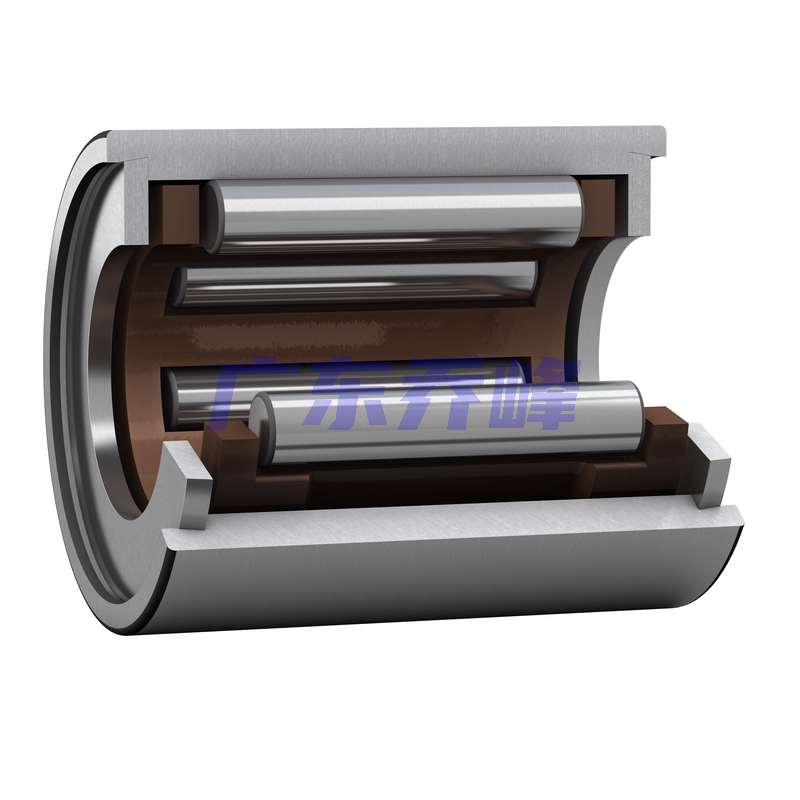

SKF NK5/12TN軸承代號說明
N
K
5
/
1
2
T
N
NK:滾針軸承,機切削套圈,帶擋邊
5:內徑:5 mm
/:分隔符
12:內徑:12 mm
TN:玻璃纖維增強 PA66 保持架
NK:
滾針軸承,機切削套圈,帶擋邊
5:
內徑:5 mm
/:
分隔符
12:
內徑:12 mm
TN:
玻璃纖維增強 PA66 保持架
SKF NK5/12TN軸承尺寸
| 滾子下直徑 | Fw | 5mm |
| 外徑 | D | 10mm |
| 寬度 | C | 12mm |
| 外圈倒角尺寸 | r?,? min. | 0.15mm |
SKF NK5/12TN軸承擋肩尺寸
| 軸承座擋肩尺寸(帶凸緣) | D? max. | 8.8mm |
| 倒角半徑 | r? max. | 0.1mm |
SKF NK5/12TN軸承數據計算
| 基本額定動負荷 | 2.92kN |
| 基本額定靜負荷 | 2.7kN |
| 疲勞負荷限值 | 0.29kN |
| 參考轉速 | 36000r/min |
| 極限轉速 | 40000r/min |
SKF NK5/12TN軸承質量
| 軸承重量 | 0.0037kg |
SKF NK5/12TN軸承相關密封圈
| 具有低截面高度的單唇徑向軸密封圈 | 具有低截面高度的單唇徑向軸密封圈 | G 5x10x2 S |
SKF NK5/12TN軸承(3D圖)
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉,右鍵按住移動,滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看,可在電腦端查看。
3、如發現圖紙有誤,歡迎及時告知我們。
SKF NK5/12TN軸承尺寸圖
