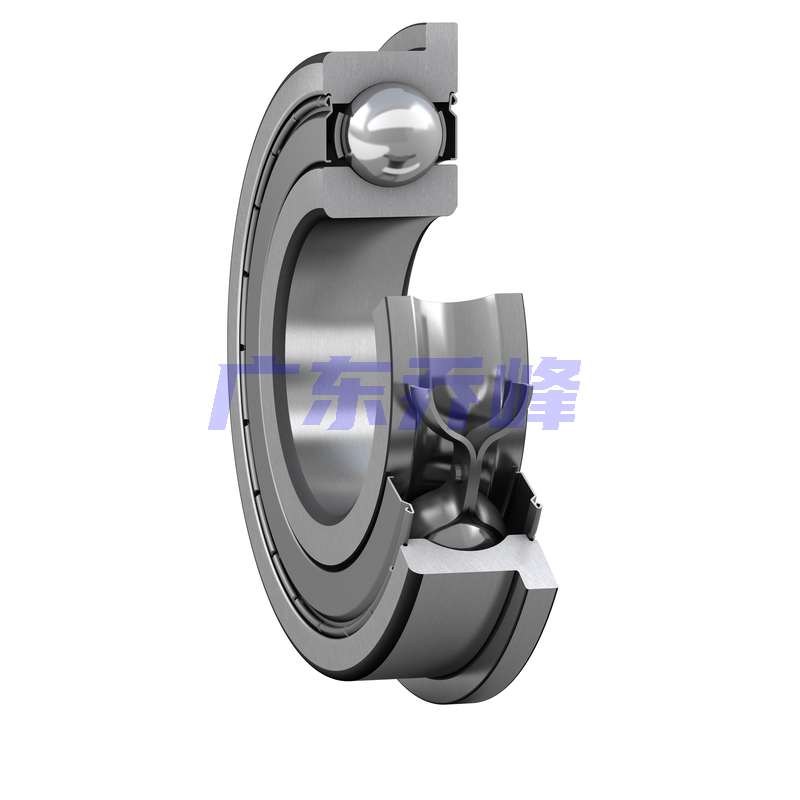

SKF D/WR133R-2ZS軸承代號說明
D
/
W
R
1
3
3
R
-
2
Z
S
D/W：不銹鋼，英制尺寸
R：英制尺寸
133：基礎型號，具體含義待研究，暫不明，疑與內外徑有關
R：外圈帶法蘭
-2ZS：雙面帶防塵蓋，由卡環固定
D/W：
不銹鋼，英制尺寸
R：
英制尺寸
133：
基礎型號，具體含義待研究，暫不明，疑與內外徑有關
R：
外圈帶法蘭
-2ZS：
雙面帶防塵蓋，由卡環固定
SKF D/WR133R-2ZS軸承尺寸
| 內徑 | d | 2.38mm |
| 外徑 | D | 4.762mm |
| 寬度 | B | 2.38mm |
| 內圈肩部直徑 | d? ≈ | 3mm |
| 外圈肩部凹槽直徑 | D? ≈ | 4.2mm |
| 法蘭外直徑 | D? | 5.944mm |
| 外圈導向法蘭寬度 | C | 0.787mm |
| 外圈倒角尺寸 | r?,? min. | 0.1mm |
SKF D/WR133R-2ZS軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 2.9mm |
| 軸擋肩直徑 | d? max. | 2.9mm |
| 倒角半徑 | r? max. | 0.1mm |
SKF D/WR133R-2ZS軸承數據計算
| 基本額定動載 | 0.078kN |
| 基本額定靜載荷 | 0.025kN |
| 疲勞載荷限值 | 0.001kN |
| 參考轉速 | 190000r/min |
| 極限轉速 | 95000r/min |
| 計算系數 | 0.02 |
| 計算系數 | 6.9 |
SKF D/WR133R-2ZS軸承質量
| 軸承重量 | 0.000203kg |
SKF D/WR133R-2ZS軸承公差等級
| 尺寸公差 | 普通 | |
| 徑向跳動 | 普通 |
SKF D/WR133R-2ZS軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF D/WR133R-2ZS軸承尺寸圖
