SKF 81103TN軸承代號說明
8
1
1
0
3
T
N
8：圓柱滾子推力軸承
1：寬度尺寸系列：1系列
1：外徑尺寸系列：1系列
03：內徑：17 mm
TN：玻璃纖維增強尼龍 66（PA66）保持架
8：
圓柱滾子推力軸承
1：
寬度尺寸系列：1系列
1：
外徑尺寸系列：1系列
03：
內徑：17 mm
TN：
玻璃纖維增強尼龍 66（PA66）保持架
SKF 81103TN軸承尺寸
| 內徑 | d | 17mm |
| 外徑 | D | 30mm |
| 公稱高度 | H | 9mm |
| 軸圈外直徑 | d? | 30mm |
| 座圈孔徑 | D? | 18mm |
| 軸圈高度 | B | 2.75mm |
| 座圈倒角尺寸 | r?,? min. | 0.3mm |
SKF 81103TN軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 29mm |
| 軸承座擋肩尺寸 | D? max. | 18mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF 81103TN軸承數據計算
| 基本額定動載 | 12.2kN |
| 基本額定靜載荷 | 31.5kN |
| 疲勞載荷限值 | 2.85kN |
| 參考轉速 | 4300r/min |
| 極限轉速 | 8500r/min |
| 最小軸向載荷系數 | 7.9E-5 |
SKF 81103TN軸承質量
| 軸承重量 | 0.027kg |
SKF 81103TN軸承包含的產品
| 滾子和保持架推力組件 | K 81103 TN | |
| 軸圈 | WS 81103 | |
| 座圈 | GS 81103 |

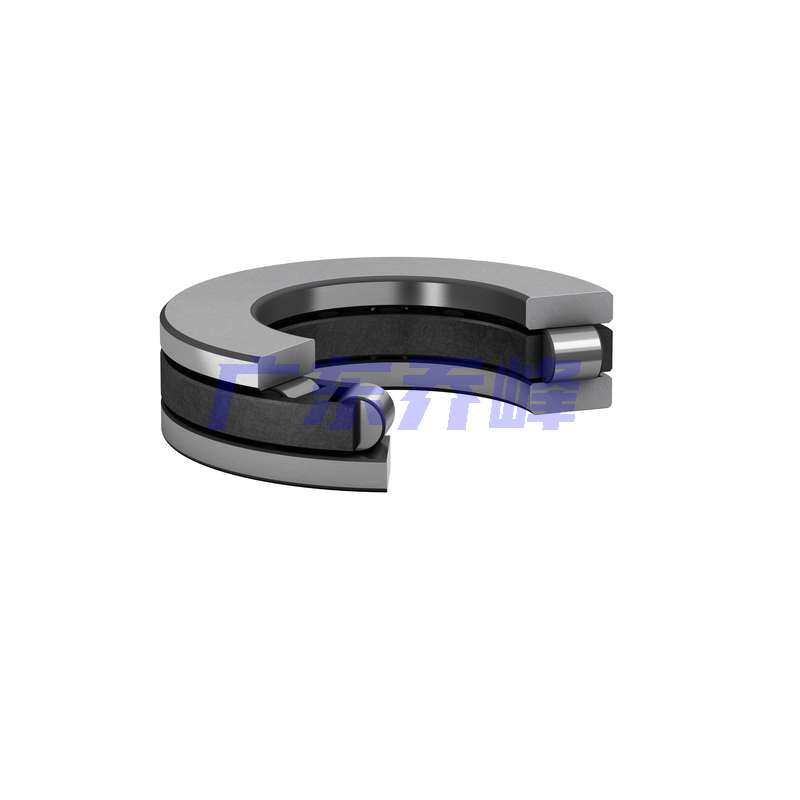

SKF 81103TN軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 81103TN軸承尺寸圖
