SKF BEAS020052C-2RSL軸承代號說明
B
E
A
S
0
2
0
0
5
2
C
-
2
R
S
L

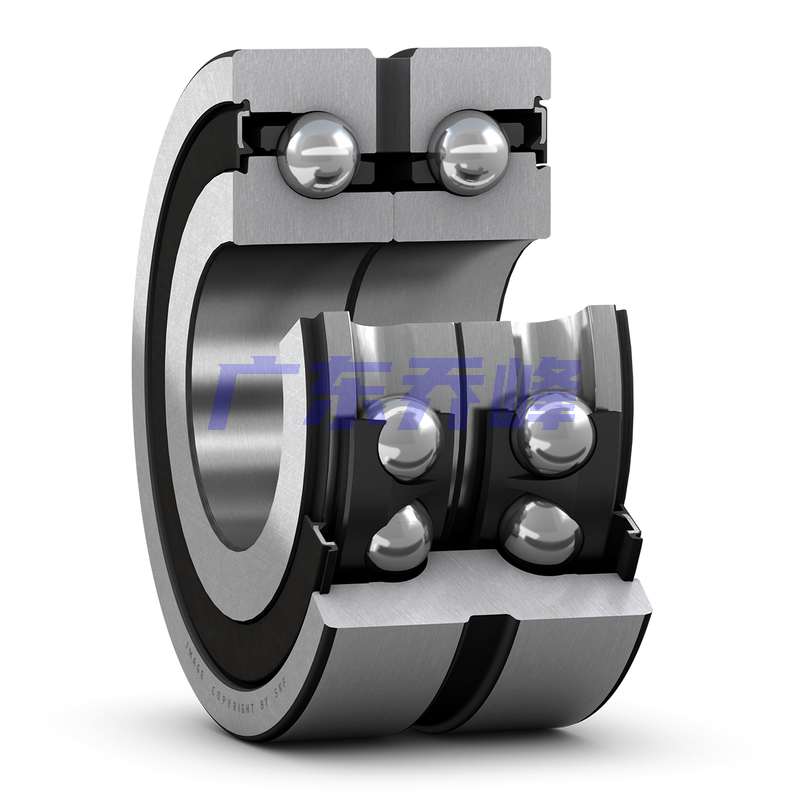

BEAS：絲杠傳動用超精密雙向推力角接觸球軸承
020：內徑：20 mm
052：外徑：52 mm
C：改進的內部設計
-2RSL：兩側裝有非接觸式 NBR 密封件（雙向軸承）
BEAS：
絲杠傳動用超精密雙向推力角接觸球軸承
020：
內徑：20 mm
052：
外徑：52 mm
C：
改進的內部設計
-2RSL：
兩側裝有非接觸式 NBR 密封件（雙向軸承）
SKF BEAS020052C-2RSL軸承尺寸
| 內徑 | d | 20mm |
| 外徑 | D | 52mm |
| 高度 | H | 28mm |
| 內圈凹槽直徑 | d? | 32.2mm |
| 外圈凹槽直徑 | D? | 43.2mm |
| 環形槽寬度 | b | 4.2mm |
| 潤滑孔直徑 | K | 3mm |
| 倒角半徑 | r?,? min. | 0.3mm |
| 倒角半徑 | r?,? min. | 0.6mm |
| 距離載荷點 | a | 73mm |
SKF BEAS020052C-2RSL軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 25mm |
| 軸承座擋肩尺寸 | D? max. | 43mm |
| 倒角半徑 | r? max. | 0.3mm |
| 倒角半徑 | rb max. | 0.6mm |
SKF BEAS020052C-2RSL軸承數據計算
| 基本額定動載 | 27.5kN |
| 基本額定靜載荷 | 51kN |
| 疲勞載荷限值 | 1.9kN |
| 可達轉速 | 6400r/min |
| 接觸角 | 60° |
| 預緊 | 1650N |
| 摩擦力矩 | 0.15Nm |
| 軸向靜剛度值 | 680N/μm |
| 時刻靜剛度 | 140Nm/mrad |
SKF BEAS020052C-2RSL軸承質量
| 軸承重量 | 0.32kg |
SKF BEAS020052C-2RSL軸承尺寸圖
