SKF BEAM025075C-2RSH軸承代號說明
B
E
A
M
0
2
5
0
7
5
C
-
2
R
S
H

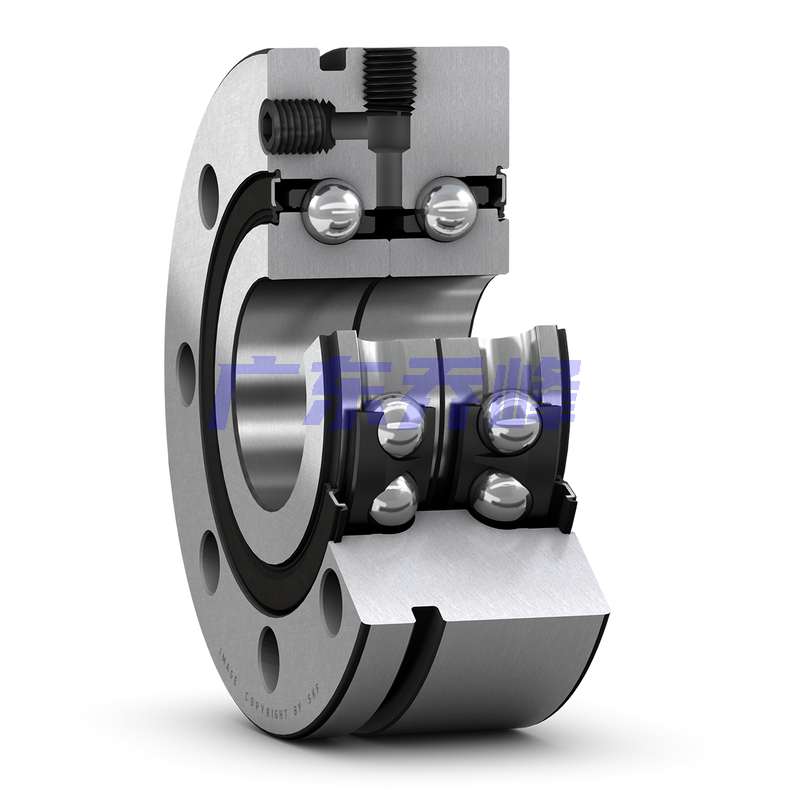

BEAM：使用螺栓安裝的絲杠傳動用超精密雙向推力角接觸球軸承
025：內徑：25 mm
075：外徑：75 mm
C：改進的內部設計
-2RSH：兩側裝有接觸式 NBR 密封件（雙向軸承）
BEAM：
使用螺栓安裝的絲杠傳動用超精密雙向推力角接觸球軸承
025：
內徑：25 mm
075：
外徑：75 mm
C：
改進的內部設計
-2RSH：
兩側裝有接觸式 NBR 密封件（雙向軸承）
SKF BEAM025075C-2RSH軸承尺寸
| 內徑 | d | 25mm |
| 外徑 | D | 75mm |
| 高度 | H | 28mm |
| 內圈凹槽直徑 | d? | 37.2mm |
| 外圈凹槽直徑 | D? | 48.2mm |
| 抽出槽位置 | H? | 19mm |
| 倒角半徑 | r?,? min. | 0.3mm |
| 倒角半徑 | r?,? min. | 0.6mm |
| 距離載荷點 | a | 82mm |
| 螺栓孔節圓直徑 | J | 58mm |
| 附帶螺栓的連接通孔 | N | 6.8mm |
SKF BEAM025075C-2RSH軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 32mm |
| 軸承座擋肩尺寸 | D? max. | 48mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF BEAM025075C-2RSH軸承數據計算
| 基本額定動載 | 30kN |
| 基本額定靜載荷 | 60kN |
| 疲勞載荷限值 | 2.2kN |
| 可達轉速 | 3400r/min |
| 接觸角 | 60° |
| 預緊 | 1920N |
| 摩擦力矩 | 0.4Nm |
| 軸向靜剛度值 | 790N/μm |
| 時刻靜剛度 | 200Nm/mrad |
SKF BEAM025075C-2RSH軸承質量
| 軸承重量 | 0.7kg |
SKF BEAM025075C-2RSH軸承安裝信息
| 需要附加的螺栓尺寸（DIN 912） | M6 | |
| 聯接螺栓數量 | 7 | |
| 外圈孔之間角度（節距） | 45° |
SKF BEAM025075C-2RSH軸承尺寸圖
