SKF 29480E軸承代號說明
2
9
4
8
0
E
2：調心滾子軸承
94：294 系列
80：內徑：400 mm
E：內部設計優化
2：
調心滾子軸承
94：
294 系列
80：
內徑：400 mm
E：
內部設計優化
SKF 29480E軸承尺寸
| 內徑 | d | 400mm |
| 外徑 | D | 710mm |
| 公稱高度 | H | 185mm |
| 軸圈末端側面外徑 | d? ≈ | 645mm |
| 外圈肩部直徑 | D? ≈ | 525mm |
| 軸圈寬度或軸圈孔徑長度要適合軸圈（帶有鐵質保持架的軸承） | B | 120mm |
| 軸圈+ 保持架高度 | B? | 165.6mm |
| 座圈高度 | C | 89.5mm |
| 軸承外圈末端側面到壓力點距離 | s | 234mm |
| 軸圈倒角尺寸 | r?,? min. | 7.5mm |
SKF 29480E軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 550mm |
| 隔圈擋肩尺寸（ E 設計軸承） | db1 max. | 431mm |
| 隔圈擋肩尺寸（ E 設計軸承） | db2 max. | 458mm |
| 軸承座擋肩尺寸 | D? max. | 615mm |
| 倒角半徑 | r? max. | 6mm |
SKF 29480E軸承數據計算
| 基本額定動載 | 7650kN |
| 基本額定靜載荷 | 26500kN |
| 疲勞載荷限值 | 1960kN |
| 參考轉速 | 480r/min |
| 極限轉速 | 850r/min |
| 最小軸向載荷系數 | 62 |
SKF 29480E軸承質量
| 軸承重量 | 310kg |

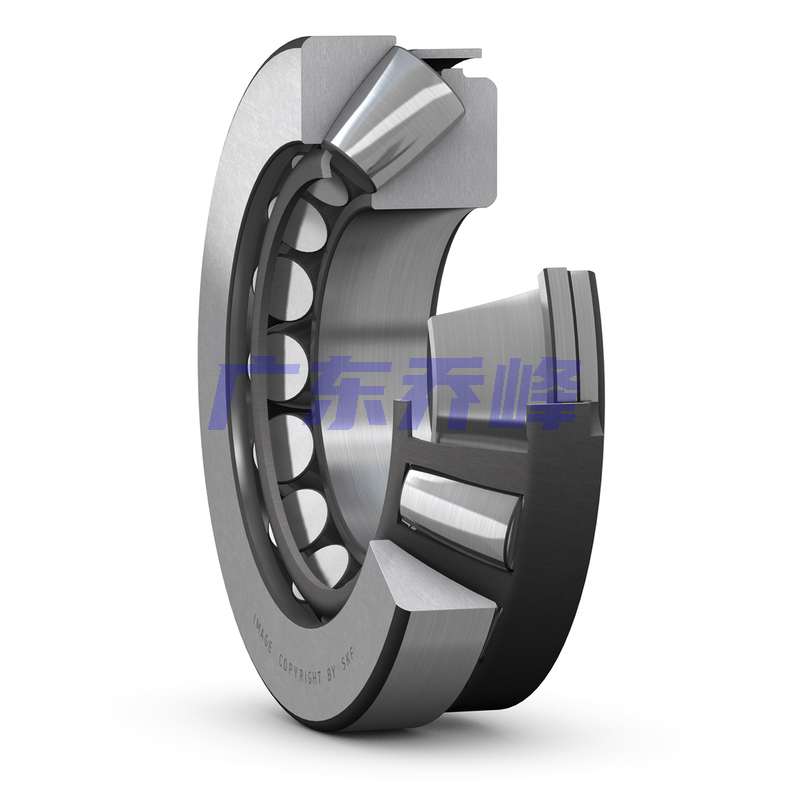

SKF 29480E軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 29480E軸承尺寸圖
