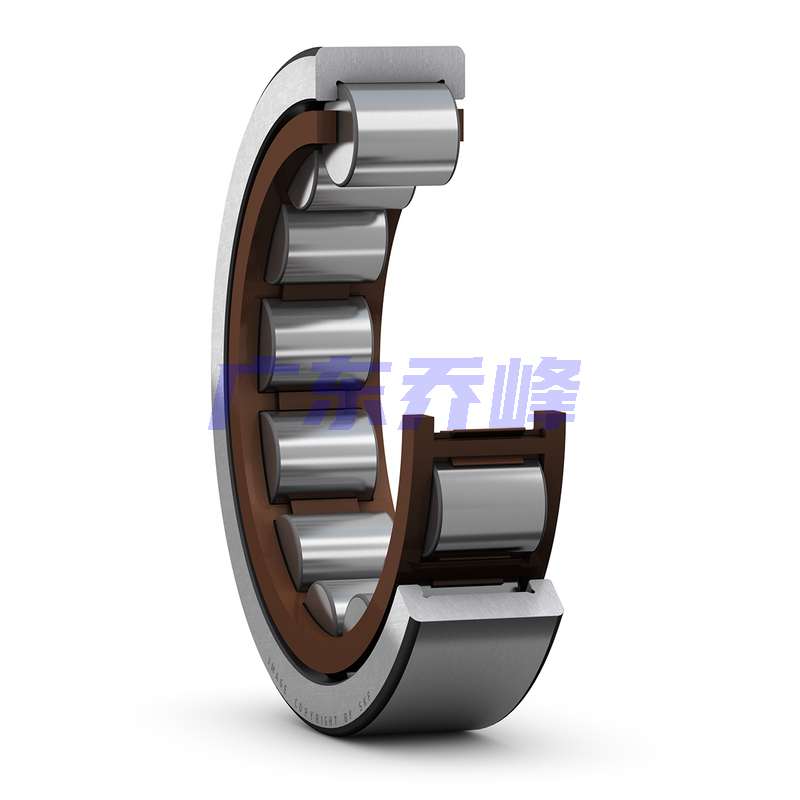

SKF RNU203TN9軸承代號說明
R
N
U
2
0
3
T
N
9
R：分離型軸承的內圈或外圈 + 滾子及保持架組件
NU：外圈雙擋邊，內圈無擋邊，內圈可分離
2：尺寸系列：02系列
03：內徑：17 mm
TN9：玻璃纖維增強 PA66 保持架，滾珠引導
R：
分離型軸承的內圈或外圈 + 滾子及保持架組件
NU：
外圈雙擋邊，內圈無擋邊，內圈可分離
2：
尺寸系列：02系列
03：
內徑：17 mm
TN9：
玻璃纖維增強 PA66 保持架，滾珠引導
SKF RNU203TN9軸承尺寸
| 滾子下直徑 | Fw | 22.9mm |
| 外徑 | D | 40mm |
| 寬度 | C | 12mm |
| 外圈肩部直徑 | D? ≈ | 31.5mm |
| 圓角半徑 | r?,? min. | 0.6mm |
SKF RNU203TN9軸承擋肩尺寸
| 軸擋肩直徑 | d? max. | 25.48mm |
| 軸承座擋肩尺寸 | D? max. | 36mm |
| 倒角半徑 | r? max. | 0.6mm |
SKF RNU203TN9軸承數據計算
| 基本額定動負荷 | 11.7kN |
| 基本額定靜負荷 | 9.5kN |
| 疲勞負荷限值 | 1.14kN |
| 參考轉速 | 19000r/min |
| 極限轉速 | 22000r/min |
| 計算系數 | 0.15 |
| 限制值 | 0.2 |
| 軸向負荷系數 | 0.6 |
SKF RNU203TN9軸承質量
| 軸承重量 | 0.051kg |
SKF RNU203TN9軸承尺寸圖
