NTN UCS205-100LD1N軸承代號說明
U
C
S
2
0
5
-
1
0
0
L
D
1
N
UCS：帶緊定螺釘，寬外圈，圓柱外圈
2：系列：輕型承重
05：內徑系列：25 mm 系列
-：內徑分隔符
100：內徑：1 in
L：設計變更，更薄的內圈，內徑變大
D1：帶油槽油孔，可再潤滑
N：帶止動槽
UCS：
帶緊定螺釘，寬外圈，圓柱外圈
2：
系列：輕型承重
05：
內徑系列：25 mm 系列
-：
內徑分隔符
100：
內徑：1 in
L：
設計變更，更薄的內圈，內徑變大
D1：
帶油槽油孔，可再潤滑
N：
帶止動槽
NTN UCS205-100LD1N軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 極限轉速-脂潤滑 | 5900轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | Class 0 |
| 性能 | 標準 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1760 lbf 7850 N 7.85 kN |
| 基本額定動載荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UCS205-100LD1N軸承尺寸規格
| 帶緊定螺釘?shù)耐馇蛎孑S承，寬外圈 - 圓柱內徑，帶止動環槽 - 尺寸 | |
| d | 1.0000 in 25.400 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.3425 in 34.100 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| ds | 10-32 UNF |
| G | 0.1969 in 5.000 mm |
| d4 | 1.3346 in 33.900 mm |
| S1 | 0.7795 in 19.800 mm |
| S | 0.5630 in 14.300 mm |
| a | 0.1260 in 3.200 mm |
| b | 0.0591 in 1.500 mm |
| D1 | 1.9579 in 49.730 mm |
| F | 0.1614 in 4.100 mm |

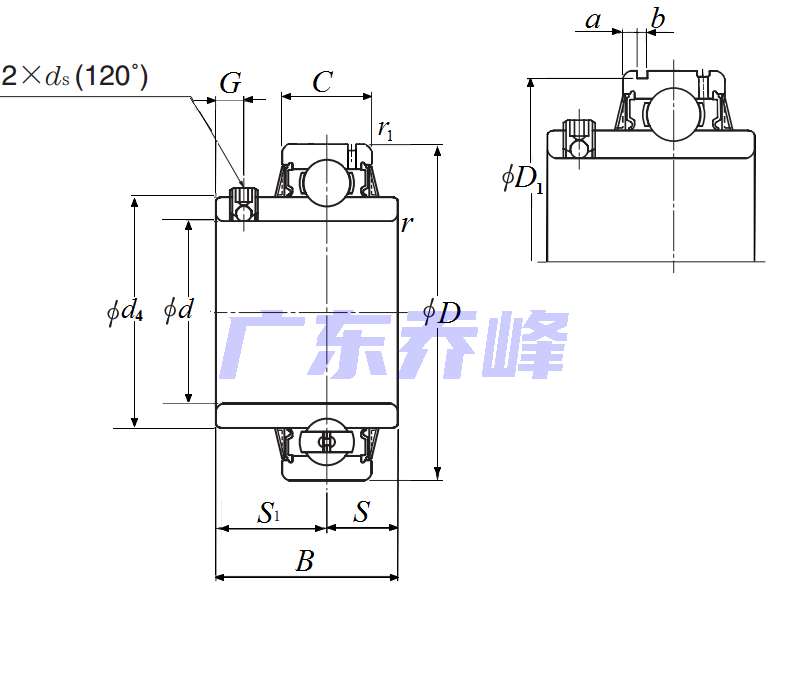

NTN UCS205-100LD1N軸承尺寸圖
