NTN MU1218TL軸承代號說明
M
U
1
2
1
8
T
L
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：寬度系列：01系列
2：尺寸系列：02系列
18：內徑：90 mm
T：外圈內徑中帶雙擋邊
L：復合鋼保持架
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：
寬度系列：01系列
2：
尺寸系列：02系列
18：
內徑：90 mm
T：
外圈內徑中帶雙擋邊
L：
復合鋼保持架

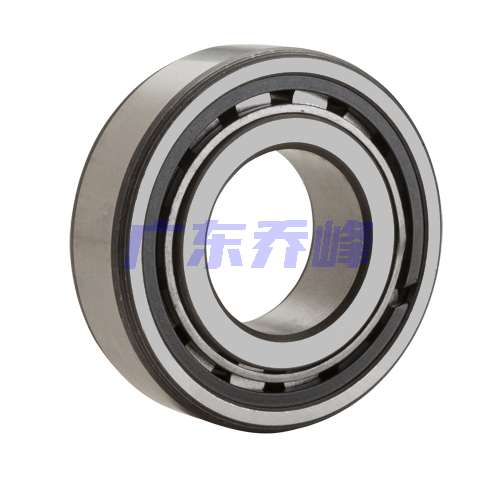

NTN MU1218TL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 49000 lbf 217000 N 217.00 kN |
| 基本額定動載荷 | 39000 lbf 173000 N 173.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MU1218TL軸承尺寸規格
| 圓柱滾子軸承 - 不可分離型，內圈帶兩個加強筋，外圈帶兩個擋圈 - 尺寸 | |
| B | 3.5433 in 90.000 mm |
| D | 6.2992 in 160.000 mm |
| W | 1.1811 in 30.000 mm |
| C | 5.5980 in 142.190 mm |
| F | 4.4949 in 114.170 mm |
| R | 0.1252 in 3.180 mm |
| U（普通內外圈） | 4.0591 in 103.100 mm |
| V（加強筋內外圈） | 4.2205 in 107.200 mm |
| X（普通內外圈） | 5.8110 in 147.600 mm |
| Z（加強筋內外圈） | 5.5906 in 142.000 mm |
| r | 0.0799 in 2.030 mm |

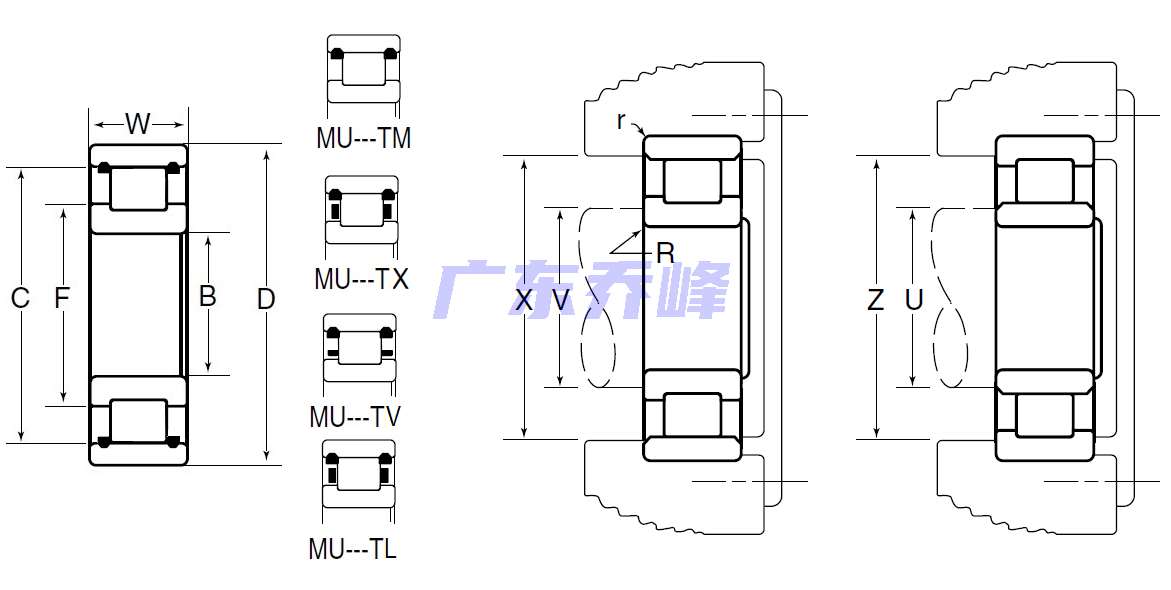

NTN MU1218TL軸承尺寸圖
