NTN AELS203N軸承代號說明
A
E
L
S
2
0
3
N
AEL：窄內圈，帶止動環槽
S：圓柱外圈
2：系列：輕型承重
03：內徑：17 mm
N：帶止動槽
AEL：
窄內圈，帶止動環槽
S：
圓柱外圈
2：
系列：輕型承重
03：
內徑：17 mm
N：
帶止動槽
NTN AELS203N軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 80000轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 鎖緊套型號 | EL203 |
| 基礎外圈型號 | 203 |
| 基本額定靜載荷 | 1030 lbf 4600 N 4.60 kN |
| 基本額定動載荷 | 2160 lbf 9600 N 9.60 kN |
| 附件 | 雙面密封 |
| 重量 | 0.220 lb 0.100 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN AELS203N軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，狹窄內圈 - 圓柱內徑，帶止動環槽 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.5748 in 40.000 mm |
| C | 0.4724 in 12.000 mm |
| B | 0.7480 in 19.000 mm |
| B1 | 1.1260 in 28.600 mm |
| r | 0.0236 in 0.600 mm |
| ds | M6x0.75 |
| G | 0.1890 in 4.800 mm |
| d3 | 1.1417 in 29.000 mm |
| B5 | 0.5354 in 13.600 mm |
| S1 | 0.8701 in 22.100 mm |
| S | 0.2559 in 6.500 mm |
| r1 | 0.0236 in 0.600 mm |
| b | 0.0591 in 1.500 mm |
| a | 0.0780 in 1.980 mm |
| D1 | 1.5000 in 38.100 mm |

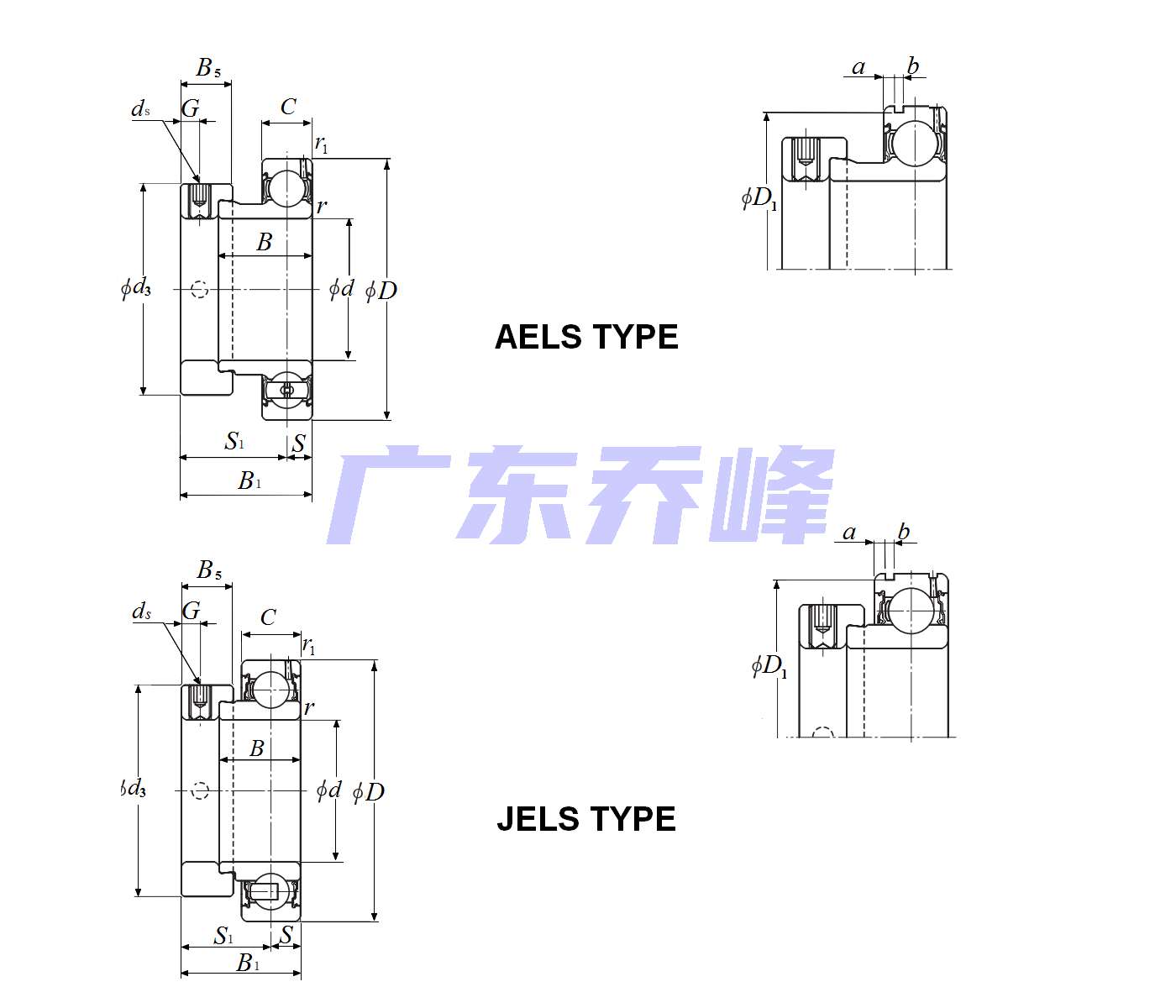

NTN AELS203N軸承尺寸圖
