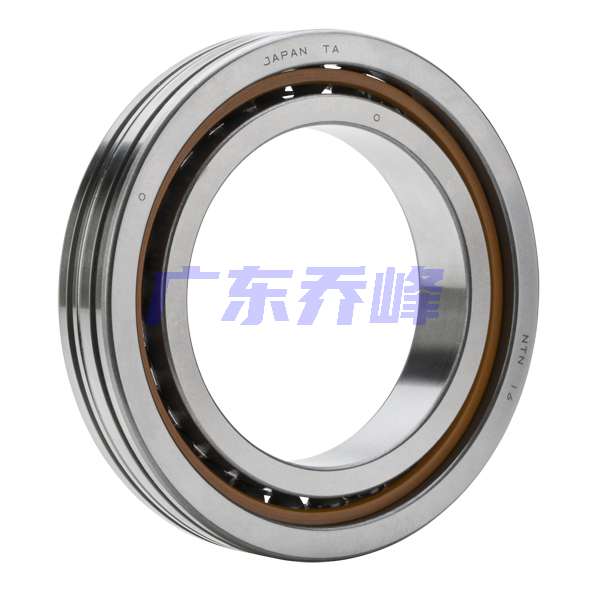

NTN 2LA-HSE034AD軸承代號說明
2
L
A
-
H
S
E
0
3
4
A
D
2LA-：改進表面處理的特殊材料
HSE：高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
0：尺寸系列：10系列
34：內徑：170 mm
AD：接觸角 25o
2LA-：
改進表面處理的特殊材料
HSE：
高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
0：
尺寸系列：10系列
34：
內徑：170 mm
AD：
接觸角 25o
NTN 2LA-HSE034AD軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 9100轉/分鐘 |
| 極限轉速-脂潤滑 | 5800轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 23600 lbf 105000 N 105.00 kN |
| 基本額定動載荷 | 20900 lbf 93000 N 93.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 2LA-HSE034AD軸承尺寸規格
| 單列高速角接觸球軸承 - HSE Ultage系列 - 尺寸 | |
| d | 6.6929 in 170.000 mm |
| D | 10.2362 in 260.000 mm |
| B | 1.6535 in 42.000 mm |
| d1 | 8.0157 in 203.600 mm |
| d2 | 7.8661 in 199.800 mm |
| D1 | 8.9134 in 226.400 mm |
| D2 | 9.2480 in 234.900 mm |
| r | 0.0827 in 2.100 mm |
| r1 | 0.0433 in 1.100 mm |
| 接觸角 | 25 o |
| a | 2.8150 in 71.500 mm |
| da min | 7.1654 in 182.000 mm |
| db min | 6.9685 in 177.000 mm |
| Da max | 9.7638 in 248.000 mm |
| Db max | 9.9606 in 253.000 mm |
| ras max | 0.0787 in 2.000 mm |
| r1as max | 0.0394 in 1.000 mm |
| 雙列寬度 | 3.3071 in 84.000 mm |
| 三列寬度 | 4.9606 in 126.000 mm |
| 四列寬度 | 6.6142 in 168.000 mm |

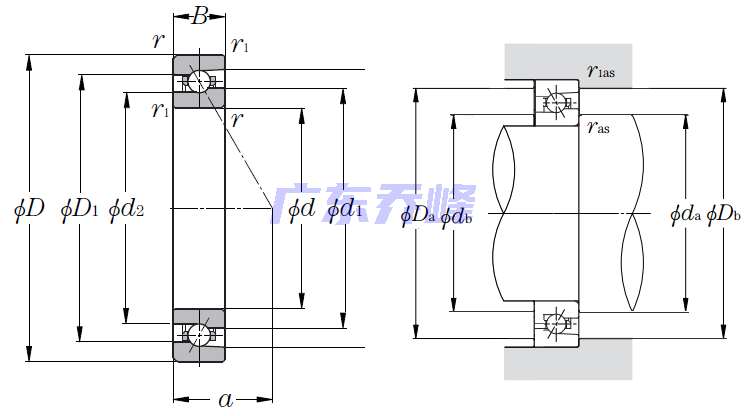

NTN 2LA-HSE034AD軸承尺寸圖
