NTN-SNR MLECH7002HVDUJ74S軸承代號說明
M
L
E
C
H
7
0
0
2
H
V
D
U
J
7
4
S
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
02：內徑：15 mm
H：接觸角 25o
V：高精度
DU：通用配對
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
02：
內徑：15 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLECH7002HVDUJ74S軸承技術規格
| 類型 | 混合陶瓷角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLECH7002HVDUJ74S軸承尺寸規格
| 密封雙列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 0.5906 in 15.000 mm |
| D | 1.2598 in 32.000 mm |
| B | 0.3543 in 9.000 mm |
| 2B | 0.7087 in 18.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0059 in 0.150 mm |
| 接觸角 | 25 o |
| d2 | 0.7638 in 19.400 mm |
| d3 | 0.7953 in 20.200 mm |
| D1 | 1.0118 in 25.700 mm |
| D4 | 1.0551 in 26.800 mm |

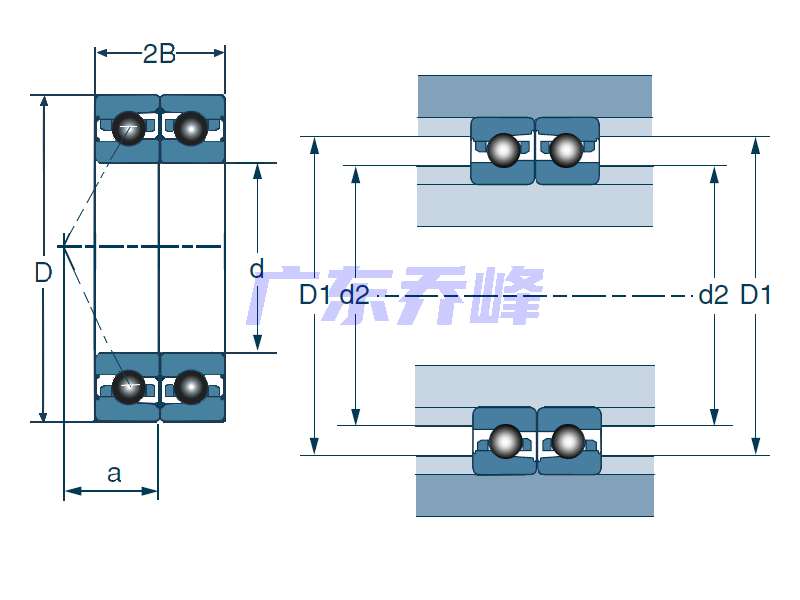

NTN-SNR MLECH7002HVDUJ74S軸承尺寸圖
