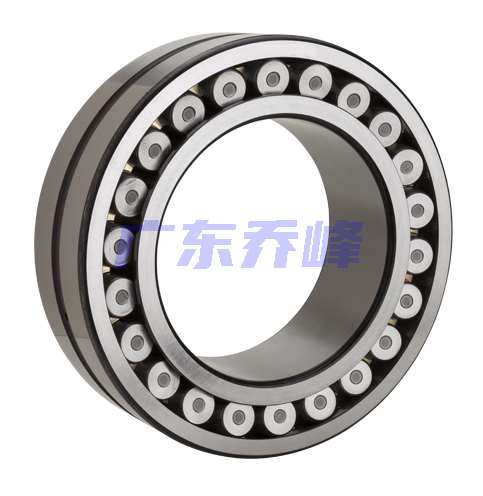

NTN 23948EMD1C3軸承代號說明
2
3
9
4
8
E
M
D
1
C
3
2：調心滾子軸承
3：寬度尺寸系列：3系列
9：外徑尺寸系列：9系列
48：內徑：240 mm
EM：EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
D1：外圈潤滑油槽油孔
C3：C3游隙
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
9：
外徑尺寸系列：9系列
48：
內徑：240 mm
EM：
EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN 23948EMD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 1600轉/分鐘 |
| 極限轉速-脂潤滑 | 1300轉/分鐘 |
| e | 0.15 |
| Y1 | 4.40 |
| Y2 | 6.56 |
| Y0 | 4.31 |
| 系列 | 239 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 305000 lbf 1350000 N 1350.00 kN |
| 基本額定動載荷 | 183000 lbf 815000 N 815.00 kN |
| 附件 | 開式 |
| 重量 | 29.762 lb 13.500 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 23948EMD1C3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，239系列 - 尺寸 | |
| d | 9.4488 in 240.000 mm |
| D | 12.5984 in 320.000 mm |
| B | 2.3622 in 60.000 mm |
| d1 | 10.3150 in 262.000 mm |
| D1 | 11.8504 in 301.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.4724 in 12.000 mm |
| d0 | 0.2362 in 6.000 mm |
| da min | 9.8819 in 251.000 mm |
| Da max | 12.1654 in 309.000 mm |
| ras max | 0.0827 in 2.100 mm |

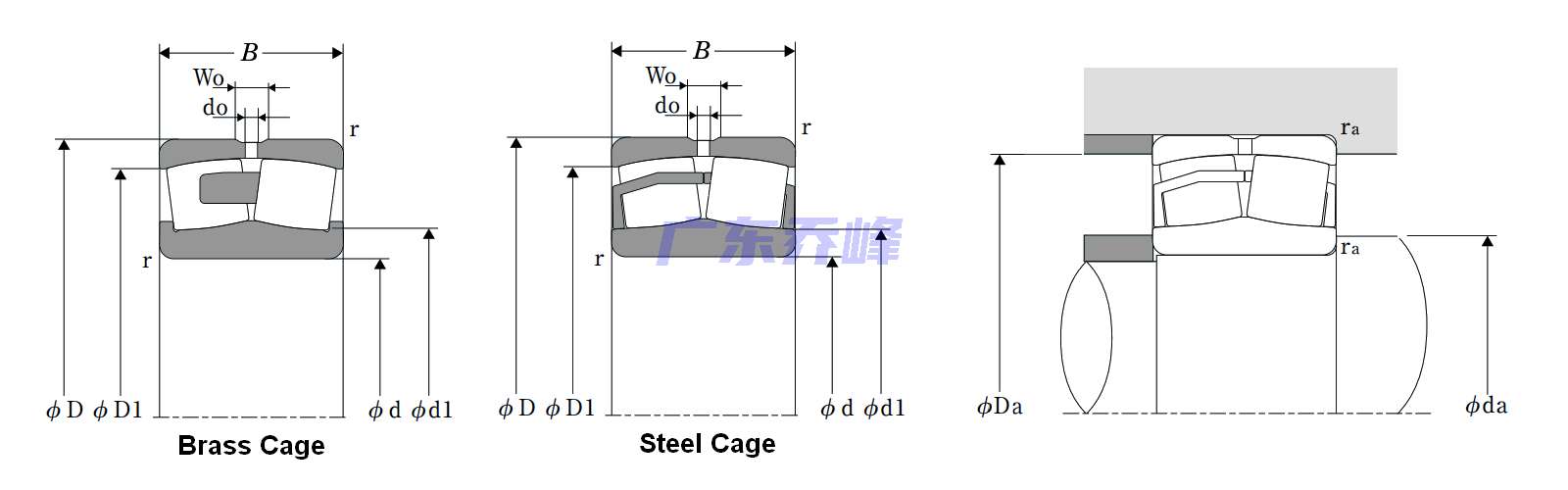

NTN 23948EMD1C3軸承尺寸圖
