NTN-SNR MLCH7000CVDUJ74S軸承代號說明
M
L
C
H
7
0
0
0
C
V
D
U
J
7
4
S
ML：高轉速高精度角接觸軸承
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
00：內徑：10 mm
C：接觸角 17o
V：高精度
DU：通用配對
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
00：
內徑：10 mm
C：
接觸角 17o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLCH7000CVDUJ74S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLCH7000CVDUJ74S軸承尺寸規格
| 高速雙列混合陶瓷角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 0.3937 in 10.000 mm |
| D | 1.0236 in 26.000 mm |
| B | 0.3150 in 8.000 mm |
| 2B | 0.6299 in 16.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0059 in 0.150 mm |
| 接觸角 | 17 o |
| d2 | 0.5787 in 14.700 mm |
| d3 | 0.5591 in 14.200 mm |
| D1 | 0.7677 in 19.500 mm |
| D4 | 0.7913 in 20.100 mm |
| D5 | 0.6181 in 15.700 mm |
| E | 0.0602 in 1.530 mm |

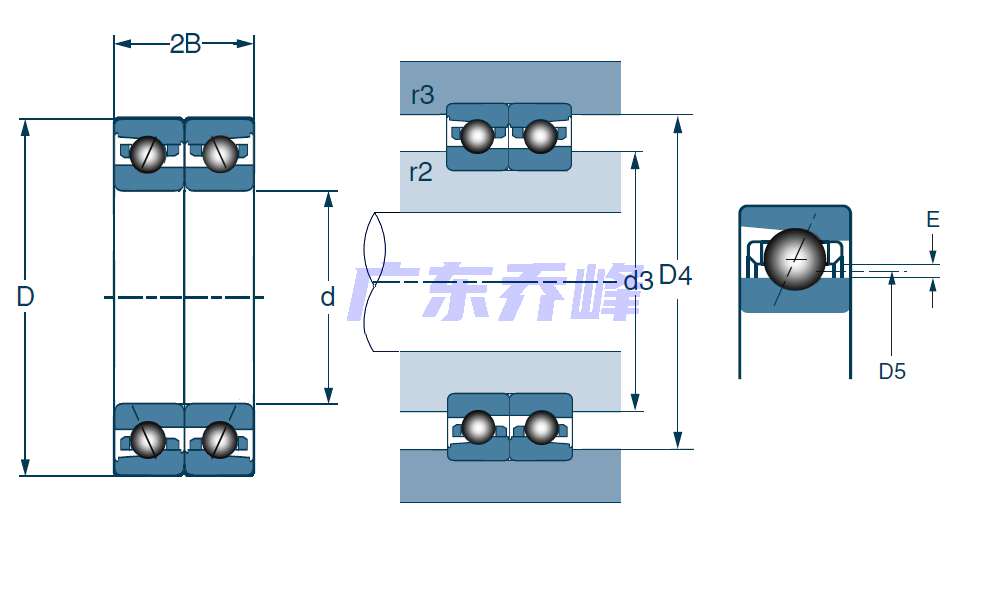

NTN-SNR MLCH7000CVDUJ74S軸承尺寸圖
