NTN DC210TT4軸承代號說明
D
C
2
1
0
T
T
4
D：盤式軸承
C：圓柱外圈
210：軸徑：2.625 in
TT4：三層唇封，4：特殊特征代號
D：
盤式軸承
C：
圓柱外圈
210：
軸徑：2.625 in
TT4：
三層唇封，4：特殊特征代號
NTN DC210TT4軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 方孔 |
| 外圈類型 | 圓柱型 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 潤滑方式 | 不可再潤滑 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 5200 lbf 23200 N 23.20 kN |
| 基本額定動載荷 | 7850 lbf 35000 N 35.00 kN |
| 附件 | 雙面密封 |
| 重量 | 1.984 lb 0.900 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN DC210TT4軸承尺寸規格
| 重型盤式軸承 - 方孔，圓柱內徑，7系列 - 尺寸 | |
| H | 1.1800 in 29.972 mm |
| D | 3.5433 in 90.000 mm |
| C | 1.1890 in 30.200 mm |
| B | 1.1890 in 30.200 mm |
| d | 1.2362 in 31.400 mm |
| r | 0.0591 in 1.500 mm |
| 軸徑 | 1.125 in 28.575 mm |

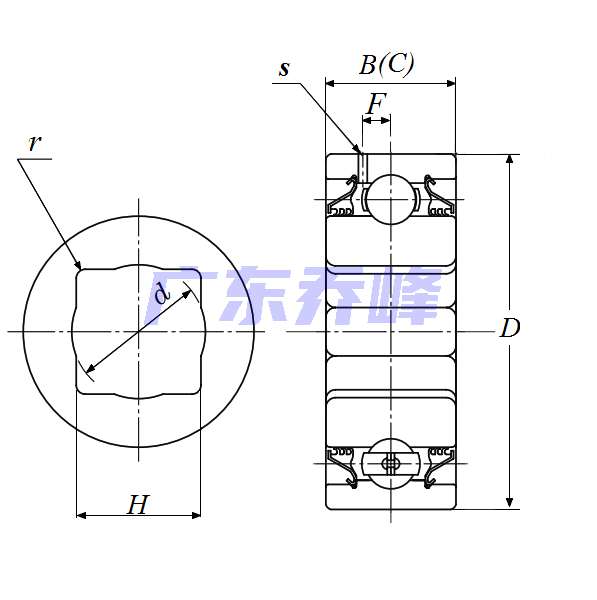

NTN DC210TT4軸承尺寸圖
