NTN DC209TTR8軸承代號說明
D
C
2
0
9
T
T
R
8
D：盤式軸承
C：圓柱外圈
209：軸徑：2.5625 in
TT：三層唇封
R8：可再潤滑，8：特殊特征代號
D：
盤式軸承
C：
圓柱外圈
209：
軸徑：2.5625 in
TT：
三層唇封
R8：
可再潤滑，8：特殊特征代號
NTN DC209TTR8軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 方孔 |
| 外圈類型 | 圓柱型 |
| 材質 | 淬透鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 潤滑方式 | 重新潤滑 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 4600 lbf 20400 N 20.40 kN |
| 基本額定動載荷 | 7300 lbf 32500 N 32.50 kN |
| 附件 | 雙面密封 |
| 重量 | 1.720 lb 0.780 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN DC209TTR8軸承尺寸規格
| 重型盤式軸承 - 方孔，圓柱內徑，5型 - 尺寸 | |
| H | 1.3000 in 33.020 mm |
| D | 3.3465 in 85.000 mm |
| C | 0.8661 in 22.000 mm |
| B | 1.4375 in 36.513 mm |
| d | 1.3780 in 35.000 mm |
| r | 0.0394 in 1.000 mm |
| F | 0.1988 in 5.050 mm |
| 軸徑 | 1.250 in 31.750 mm |

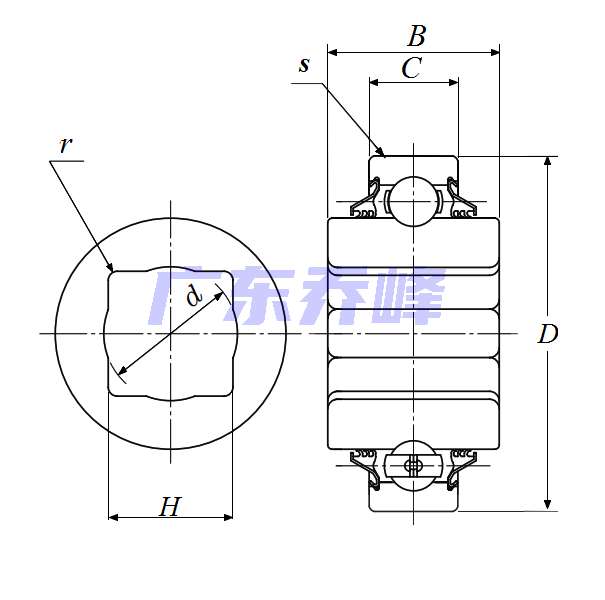

NTN DC209TTR8軸承尺寸圖
