NTN 6811JRLLBN軸承代號說明
6
8
1
1
J
R
L
L
B
N
6：深溝球軸承
8：尺寸系列：08系列
11：內徑：55 mm
JR：鉚接鋼保持架
LLB：雙面非接觸式密封
N：帶止動槽
6：
深溝球軸承
8：
尺寸系列：08系列
11：
內徑：55 mm
JR：
鉚接鋼保持架
LLB：
雙面非接觸式密封
N：
帶止動槽
NTN 6811JRLLBN軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 8700轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 16.2 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1820 lbf 8100 N 8.10 kN |
| 基本額定動載荷 | 1510 lbf 6750 N 6.75 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6811JRLLBN軸承尺寸規格
| 單列深溝球軸承 - 雙面密封（非接觸式橡膠密封），帶止動環槽 - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.3543 in 9.000 mm |
| D1 | 2.7835 in 70.700 mm |
| a | 0.0669 in 1.700 mm |
| b | 0.0374 in 0.950 mm |
| r | 0.0118 in 0.300 mm |
| da min | 2.2441 in 57.000 mm |
| da max | 2.3228 in 59.000 mm |
| Da max | 2.7559 in 70.000 mm |
| ras max | 0.0118 in 0.300 mm |

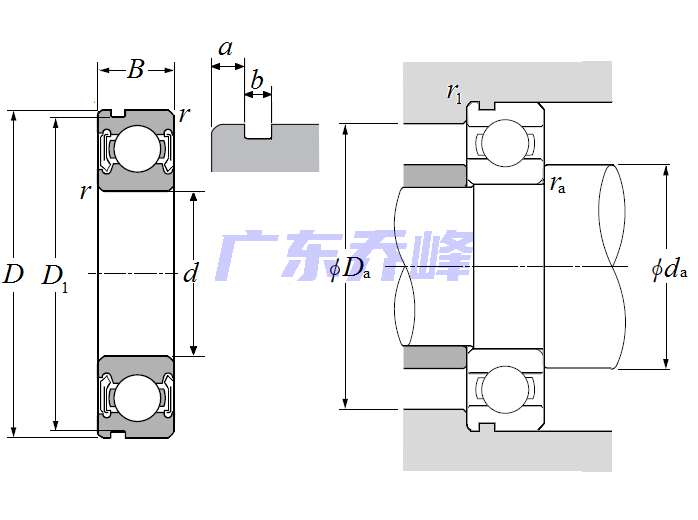

NTN 6811JRLLBN軸承尺寸圖
