NTN AEL204D1軸承代號說明
A
E
L
2
0
4
D
1
AEL：窄內圈，帶止動環槽
2：系列：輕型承重
04：內徑：20 mm
D1：帶油槽油孔，可再潤滑
AEL：
窄內圈，帶止動環槽
2：
系列：輕型承重
04：
內徑：20 mm
D1：
帶油槽油孔，可再潤滑
NTN AEL204D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 6700轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL204 |
| 基礎外圈型號 | 204 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1500 lbf 6650 N 6.65 kN |
| 基本額定動載荷 | 2880 lbf 12800 N 12.80 kN |
| 附件 | 雙面密封 |
| 重量 | 0.353 lb 0.160 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN AEL204D1軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 25/32 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| C | 0.5512 in 14.000 mm |
| B | 0.8465 in 21.500 mm |
| B1 | 1.2205 in 31.000 mm |
| r | 0.0394 in 1.000 mm |
| ds | M6x0.75 |
| G | 0.1890 in 4.800 mm |
| d3 | 1.2992 in 33.000 mm |
| B5 | 0.5315 in 13.500 mm |
| S1 | 0.9252 in 23.500 mm |
| S | 0.2953 in 7.500 mm |
| F | 0.0906 in 2.300 mm |

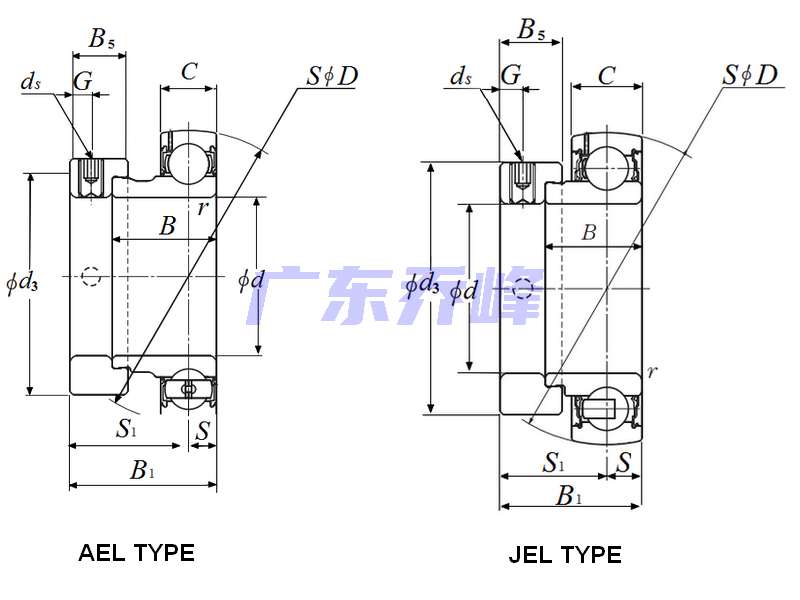

NTN AEL204D1軸承尺寸圖
NTN AEL204D1軸承相關配件/適用型號
| AELP204D1 | 詳細尺寸，d：20.000mm，h：33.30000mm，b：38.000mm，j：95.000mm，2b：65.000mm，r：127.000mm |
| AELPL204D1 | 詳細尺寸，d：20.000mm，h：31.80000mm，b：38.000mm，j：95.000mm，2b：64.000mm，r：127.000mm |
| AELFL204D1 | 詳細尺寸，d：20.000mm，h：113.00000mm，b：25.500mm，j：90.000mm，r：60.000mm |
