NTN 5204S軸承代號說明
5
2
0
4
S
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
04：內徑：20 mm
S：內部設計優化
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
04：
內徑：20 mm
S：
內部設計優化
NTN 5204S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 12000轉/分鐘 |
| 極限轉速-脂潤滑 | 8800轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 2720 lbf 12100 N 12.10 kN |
| 基本額定動載荷 | 4250 lbf 19000 N 19.00 kN |
| 附件 | 開式 |
| 重量 | 0.344 lb 0.156 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5204S軸承尺寸規格
| 雙列角接觸球軸承 - 開式，5200&5300系列 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.8110 in 20.600 mm |
| r | 0.0394 in 1.000 mm |
| 接觸角 | 30 o |
| a | 1.1024 in 28.000 mm |
| da min | 1.0039 in 25.500 mm |
| Da max | 1.6339 in 41.500 mm |
| ras max | 0.0394 in 1.000 mm |

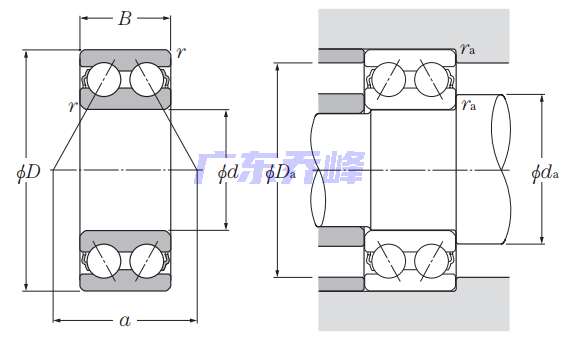

NTN 5204S軸承尺寸圖
NTN 5204S軸承在售型號
| 在售型號 | 庫存數量 | 市場價 |
| 5204SC4U35K | 2635 | 47.58 |
| 5204SC4 | 150 | 46.71 |
| 5204SC3 | 4872 | 49.31 |
| 5204S | 3408 | 47.14 |
| 注：可直接聯系銷售人員了解詳情。 | ||
