NTN UELS320D1軸承代號說明
U
E
L
S
3
2
0
D
1
UEL：寬內圈，鎖圈帶拋油環
S：圓柱外圈
3：系列：重型承重
20：內徑：100 mm
D1：帶油槽油孔，可再潤滑
UEL：
寬內圈，鎖圈帶拋油環
S：
圓柱外圈
3：
系列：重型承重
20：
內徑：100 mm
D1：
帶油槽油孔，可再潤滑
NTN UELS320D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | Relubricable |
| 鎖緊套型號 | EL320 |
| 基礎外圈型號 | 320 |
| 基本額定靜載荷 | 31500 lbf 141000 N 141.00 kN |
| 基本額定動載荷 | 39000 lbf 173000 N 173.00 kN |
| 附件 | 雙面密封 |
| 重量 | 29.321 lb 13.300 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UELS320D1軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 圓柱內徑 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 8.4646 in 215.000 mm |
| C | 2.1654 in 55.000 mm |
| B | 3.9370 in 100.000 mm |
| B1 | 5.0630 in 128.600 mm |
| r | 0.1181 in 3.000 mm |
| ds | M20x1.5 |
| G | 0.5630 in 14.300 mm |
| d3 | 5.7480 in 146.000 mm |
| B5 | 1.4370 in 36.500 mm |
| S1 | 3.0945 in 78.600 mm |
| S | 1.9685 in 50.000 mm |
| F | 0.3543 in 9.000 mm |
| r1 | 0.0984 in 2.500 mm |

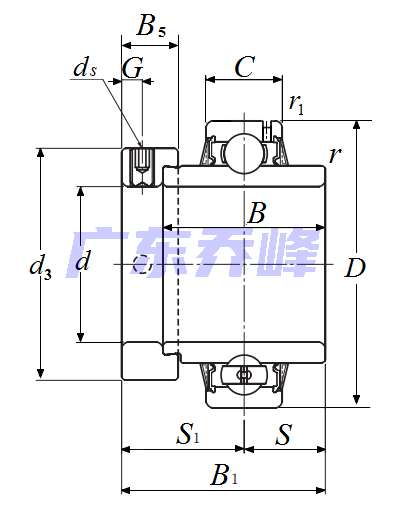

NTN UELS320D1軸承尺寸圖
