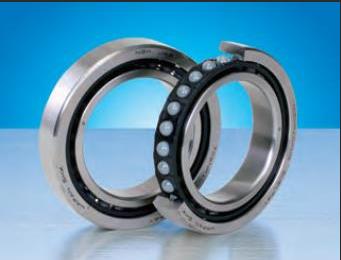

NSK 35BNR19HTYNSUELP4Y軸承代號說明
3
5
B
N
R
1
9
H
T
Y
N
S
U
E
L
P
4
Y
35：高速角接觸球軸承，軸承內徑：35mm
BNR：接觸角 18°
19：尺寸系列：19系列
H：滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
SU：單列萬能配對
EL：微預緊
P4Y：特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
35：
高速角接觸球軸承，軸承內徑：35mm
BNR：
接觸角 18°
19：
尺寸系列：19系列
H：
滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
SU：
單列萬能配對
EL：
微預緊
P4Y：
特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
NSK 35BNR19HTYNSUELP4Y軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 35 |
| 外徑 | D | 55 |
| 厚度 | B | 10 |
| 作用點位置 | a | 12.3 |
| BN | 1.6 | |
| SN | 6.1 | |
| r1 min | 0.3 | |
| rmin | 0.6 | |
| da min | 40 | |
| Da max | 50 | |
| Db max | 52.5 | |
| ra max | 0.6 | |
| rb max | 0.3 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 9.2 |
| 基本額定靜載荷 | Cor | 6 |
| 極限軸向載荷 | 5.6 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 40000 | |
| 油潤滑 - 單列、無預緊 | 62300 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 30000 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 46725 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.4 |
| 質量（參考值） | 0.063 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為：50 N。三列使用時，預緊力為：68 N。四列使用時，預緊力為：100 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為：42 N/μm。三列使用時，軸向剛度為：62.16 N/μm。四列使用時，軸向剛度為：84 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
