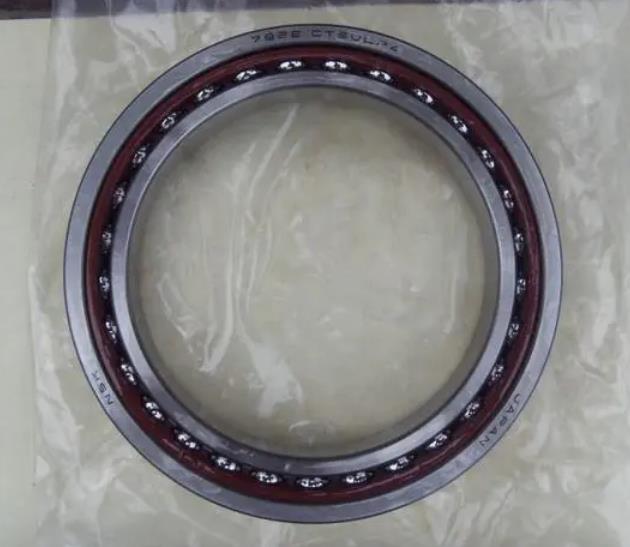

NSK 7024CTSULK5P4軸承代號說明
7
0
2
4
C
T
S
U
L
K
5
P
4
7：角接觸球軸承
0：尺寸系列：10系列
24：內徑代號，內徑：120 mm
C：接觸角 15°
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：單列萬能配對
L：輕預緊
K5：接近標準公差
P4：ISO 4級精度
7：
角接觸球軸承
0：
尺寸系列：10系列
24：
內徑代號，內徑：120 mm
C：
接觸角 15°
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：
單列萬能配對
L：
輕預緊
K5：
接近標準公差
P4：
ISO 4級精度
NSK 7024CTSULK5P4軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 120 |
| 外徑 | D | 180 |
| 厚度 | B | 28 |
| 作用點位置 | a | 34.1 |
| rmin | 2 | |
| r1 min | 1 | |
| da min | 130 | |
| Da max | 170 | |
| Db max | 174 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 118 |
| 基本額定靜載荷 | Cor | 117 |
| 極限軸向載荷 | 75.5 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 7700 | |
| 油潤滑 - 單列、無預緊 | 11700 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 5775 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 8775 | |
| 其他參數 | ||
| 接觸角（度） | 15 | |
| 系數 | fo | 15.8 |
| 質量（參考值） | 2.09 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為：825 N。三列使用時，預緊力為：1122 N。四列使用時，預緊力為：1650 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為：153 N/μm。三列使用時，軸向剛度為：226.44 N/μm。四列使用時，軸向剛度為：306 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | -26μm | |
