NSK 130TAC20FMDBCP10P-01 Q軸承代號說明
1
3
0
T
A
C
2
0
F
M
D
B
C
P
1
0
P
-
0
1
-
Q
130：軸承內徑：130mm
TAC：推力角接觸球軸承，接觸角 50°
20F：與 NN30 系列配合使用
M：銅合金保持架
DB：雙列背對背（<>）配對
CP10：特殊預緊，預緊中間值 10μm
P-01：特殊精度
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
130：
軸承內徑：130mm
TAC：
推力角接觸球軸承，接觸角 50°
20F：
與 NN30 系列配合使用
M：
銅合金保持架
DB：
雙列背對背（<>）配對
CP10：
特殊預緊，預緊中間值 10μm
P-01：
特殊精度
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝

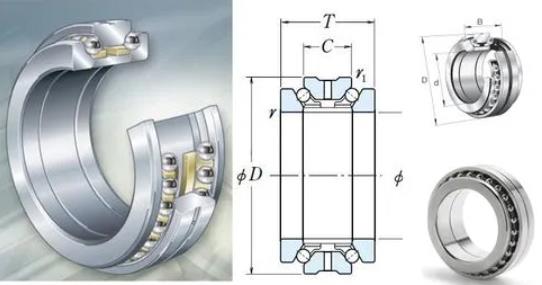

NSK 130TAC20FMDBCP10P-01 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 130 |
| 總厚度 | T | 84 |
| 外圈厚度 | C | 42 |
| rmin | 2 | |
| r1 min | 1 | |
| da | 160 | |
| Da | 187 | |
| ra max | 2 | |
| rb max | 1 | |
| 油槽寬 | W | 14 |
| 切口寬 | L | 6 |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Ca | 125 |
| 基本額定靜載荷 | Coa | 395 |
| 極限軸向載荷 | 61.5 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 輕（L）預緊 | 2295 | |
| 油潤滑 - 輕（L）預緊 | 2550 | |
| 脂潤滑 - 輕（L）預緊（連續安全運行） | 1463.0625 | |
| 油潤滑 - 輕（L）預緊（連續安全運行） | 1625.625 | |
| 其他參數 | ||
| 接觸角（度） | 50 | |
| 油孔數 | m | 4 |
| 質量（參考值） | 3.96 | |
| 計算結果 | ||
| 預緊力（N） | 3940 | |
| 軸向剛度（N/μm） | 1453 | |
