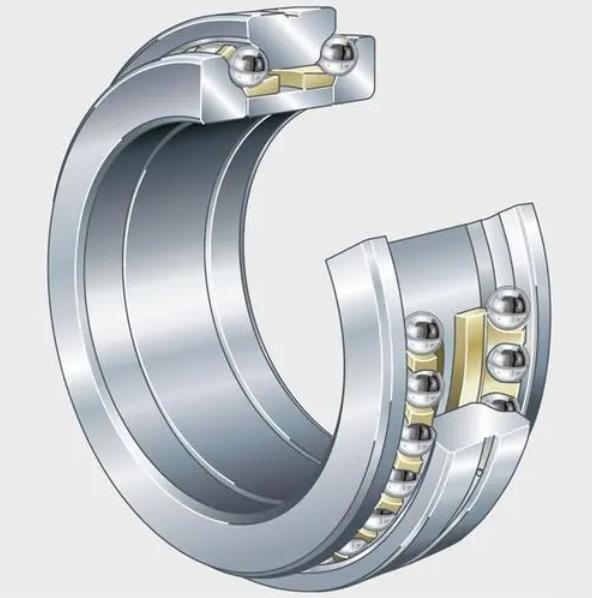

NSK 120TAC20FME3DBCP1-06軸承代號說明
1
2
0
T
A
C
2
0
F
M
E
3
D
B
C
P
1
-
0
6
120：軸承內徑：120mm
TAC：推力角接觸球軸承，接觸角 50°
20F：與 NN30 系列配合使用
M：銅合金保持架
E3：外圈帶油孔
DB：雙列背對背（<>）配對
CP1-06：特殊未知預緊
120：
軸承內徑：120mm
TAC：
推力角接觸球軸承，接觸角 50°
20F：
與 NN30 系列配合使用
M：
銅合金保持架
E3：
外圈帶油孔
DB：
雙列背對背（<>）配對
CP1-06：
特殊未知預緊
NSK 120TAC20FME3DBCP1-06軸承尺寸、參數與圖紙

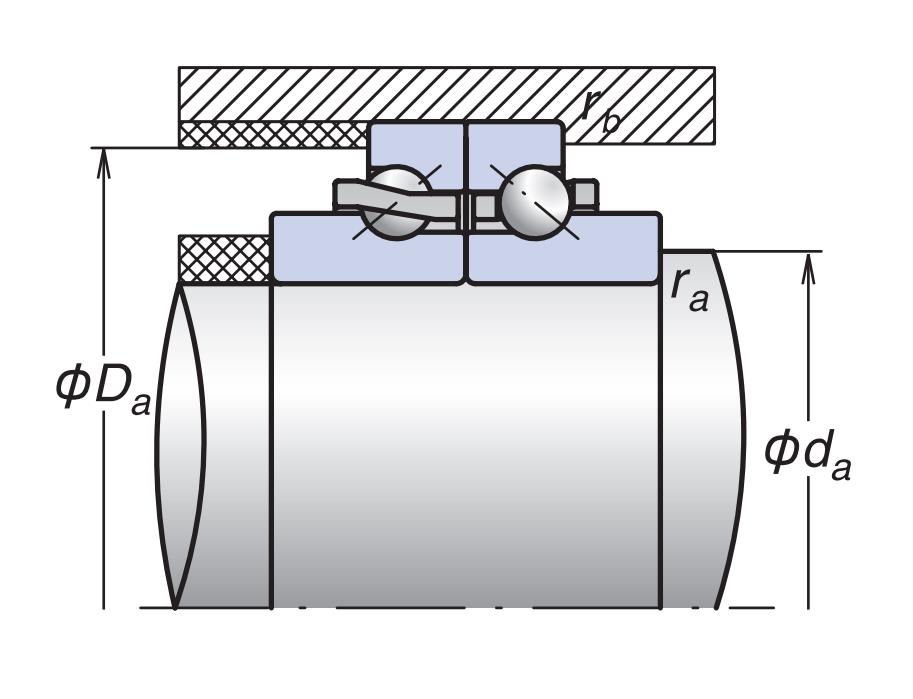

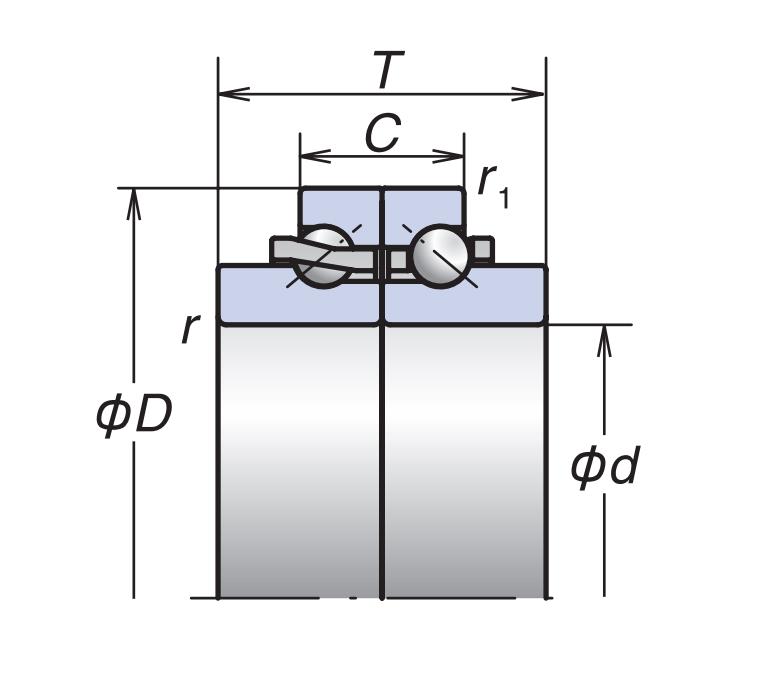

| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 120 |
| 總厚度 | T | 72 |
| 外圈厚度 | C | 36 |
| rmin | 2 | |
| r1 min | 1 | |
| da | 144 | |
| Da | 168 | |
| ra max | 2 | |
| rb max | 1 | |

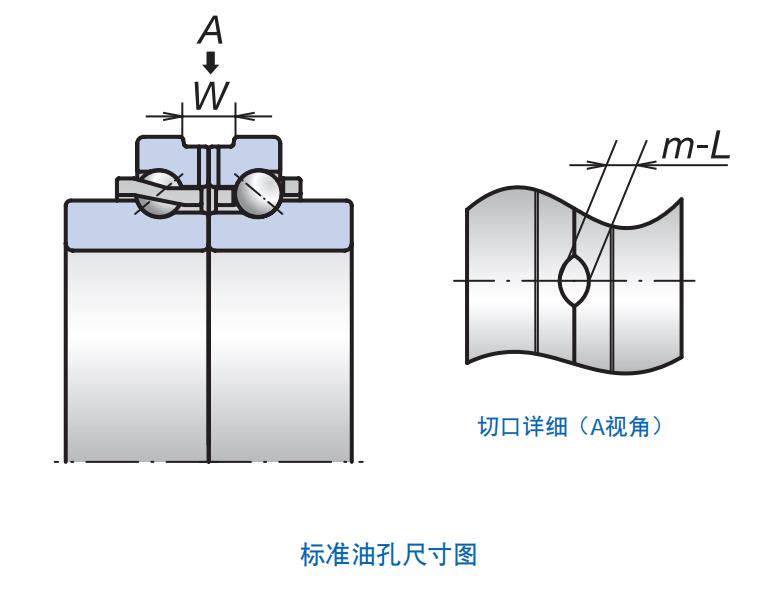

| 油槽寬 | W | 14 |
| 切口寬 | L | 6 |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Ca | 98.5 |
| 基本額定靜載荷 | Coa | 325 |
| 極限軸向載荷 | 49 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 輕（L）預緊 | 2550 | |
| 油潤滑 - 輕（L）預緊 | 2805 | |
| 脂潤滑 - 輕（L）預緊（連續安全運行） | 1625.625 | |
| 油潤滑 - 輕（L）預緊（連續安全運行） | 1788.1875 | |
| 其他參數 | ||
| 接觸角（度） | 50 | |
| 油孔數 | m | 4 |
| 質量（參考值） | 2.63 | |
| 計算結果 | ||
| 預緊力（N） | 4190 | |
| 軸向剛度（N/μm） | 1551 | |
