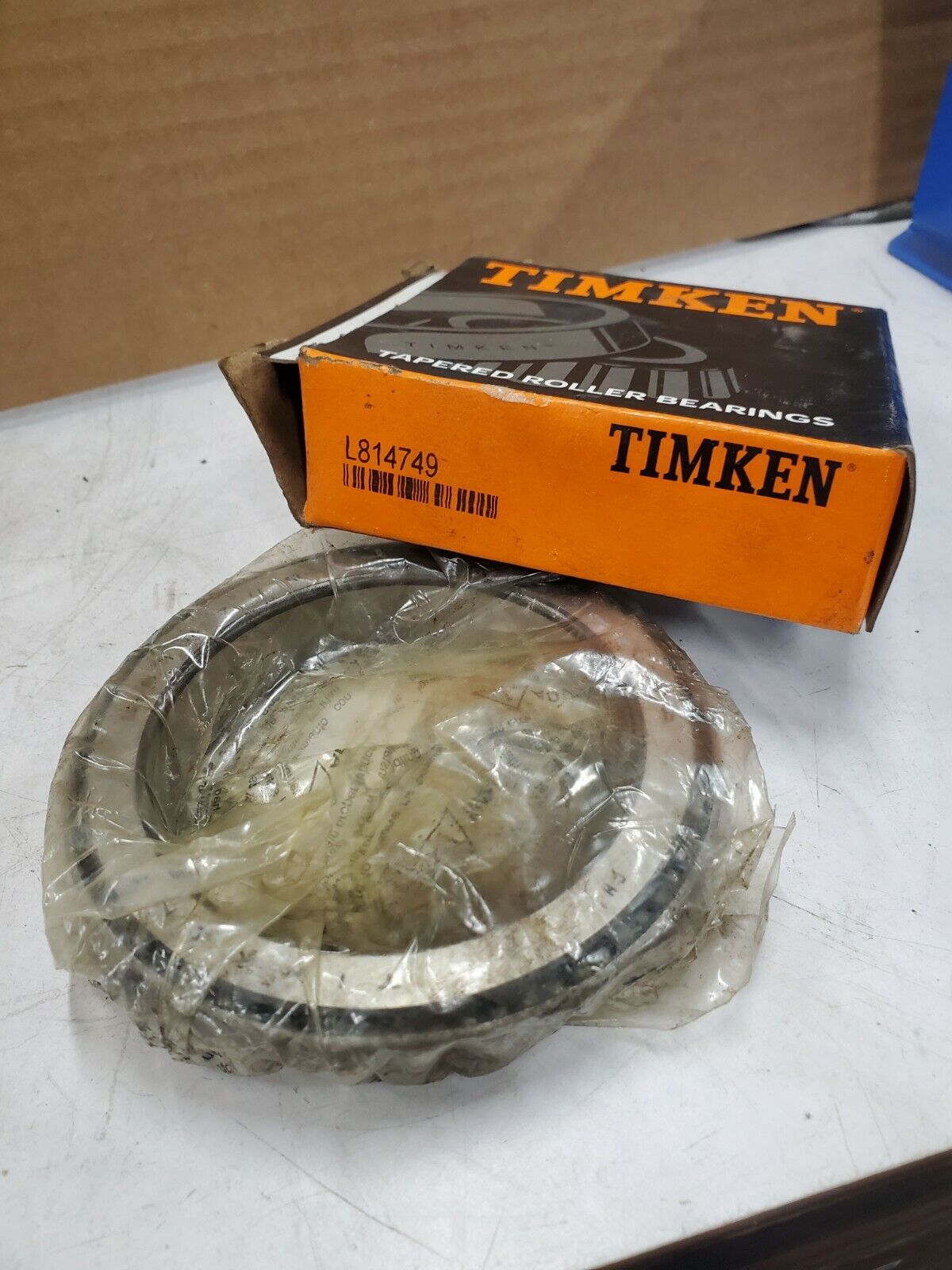

TIMKEN L814749-26629軸承尺寸、參數與圖紙
| 技術規格 | |
| 系列 | L814700 |
| 錐體零件號 | L814749 |
| 設計單元 | 英制 |
| 保持架型式 | 沖壓鋼 |
| C? - 動態徑向載荷額定值（雙列，100萬轉）?1? |
27100 lbf 120000 N |
| C????? - 動態徑向載荷額定值（雙列，9000萬轉）?2? |
7020 lbf 31200 N |
| 尺寸規格 | |
| d - 錐體孔徑 |
3 in 76.2 mm |
| B - 錐體寬度 |
0.7500 in 19.050 mm |
| 安裝相關尺寸 | |
| R - 錐體背面倒角半徑?3? |
0.06 in 1.5 mm |
| da - 錐體正面背襯直徑 |
3.23 in 82 mm |
| db - 錐體背面背襯直徑 |
3.31 in 84 mm |
| Ab - 保持架錐體正面游隙 |
0.08 in 2 mm |
| Aa - 保持架錐體背面游隙 |
0.02 in 0.5 mm |
| a - 有效中心位置??? |
0.2 in 5.1 mm |
| 基本額定載荷 | |
| C?? - 動態徑向載荷額定值（9000萬轉）??? |
4030 lbf 17900 N |
| C? - 動態徑向載荷額定值（100萬轉）??? |
15600 lbf 69200 N |
| C? - 靜態徑向載荷額定值 |
27000 lbf 120000 N |
| C??? - 動態推力額定值（9000萬轉）??? |
3470 lbf 15400 N |
| 系數 | |
| K - 系數??? | 1.16 |
| G? - 發熱系數（滾子滾道） | 76 |
| G? - 發熱系數（擋邊-滾子端） | 58.3 |
| Cg - 幾何因子??? | 0.116 |
