SKF SY60TF/VA201軸承代號說明
S
Y
6
0
T
F
/
V
A
2
0
1
SY：立式球軸承單元
60：內徑：60 mm
TF：用于高溫應用的球軸承單元，包括一個帶緊定螺釘鎖定的嵌入式軸承
/VA201：高溫軸承，沖壓鋼保持架，磷化錳處理，C5 級徑向游隙，使用聚二醇/石墨混合物進行潤滑
SY：
立式球軸承單元
60：
內徑：60 mm
TF：
用于高溫應用的球軸承單元，包括一個帶緊定螺釘鎖定的嵌入式軸承
/VA201：
高溫軸承，沖壓鋼保持架，磷化錳處理，C5 級徑向游隙，使用聚二醇/石墨混合物進行潤滑

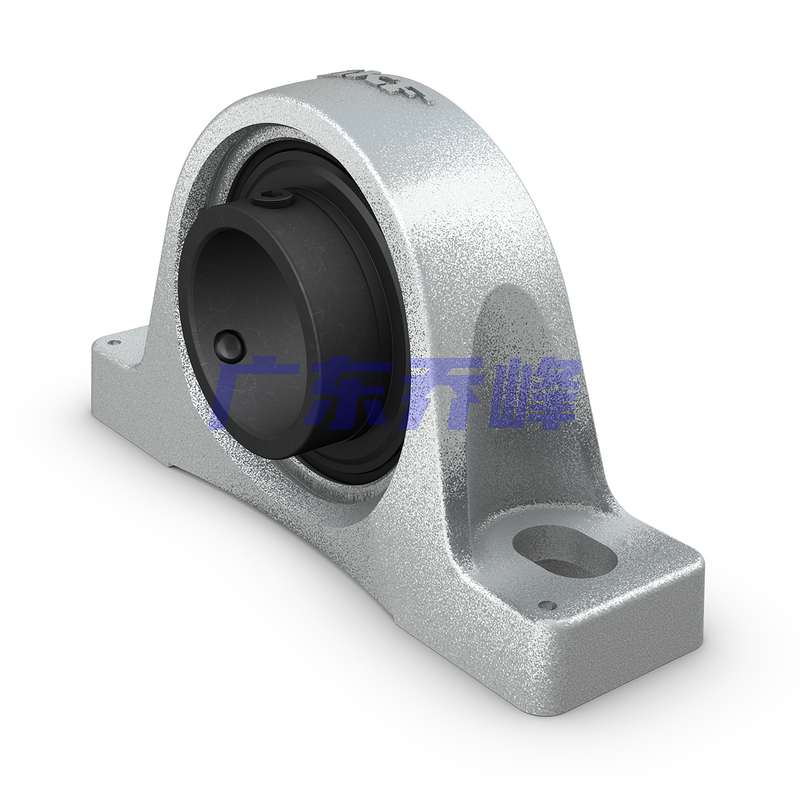

SKF SY60TF/VA201軸承
| 需要進行跑合 | 是 |
SKF SY60TF/VA201軸承尺寸
| 軸徑 | d | 60mm |
| 胎肩直徑內圈 | d? ≈ | 75.64mm |
| 底座寬度 | A | 60mm |
| 最高寬度 | A? | 42mm |
| 內圈寬度 | B | 65.1mm |
| 鎖緊裝置側面到螺紋中心的距離 | B? | 10mm |
| 球面軸承座的中心高度 | H | 69.9mm |
| 步驟高度 | H? | 26.5mm |
| 總高度 | H? | 137.5mm |
| 聯接螺栓之間的距離 | J | 190.5mm |
| 聯接螺栓之間的最小距離 | J min. | 179mm |
| 聯接螺栓之間的最大距離 | J max. | 202mm |
| 總寬度 | L | 240mm |
| 聯接螺栓孔的寬度 | N | 18mm |
| 聯接螺栓孔的長度 | N? | 29.5mm |
| 鎖緊裝置側面到滾道中心的距離 | s? | 39.7mm |
SKF SY60TF/VA201軸承數據計算
| 基本額定動載 | 52.7kN |
| 基本額定靜載荷 | 36kN |
| 極限轉速 | 50r/min |
| 極限溫度 | 250°C |
SKF SY60TF/VA201軸承質量
| 軸承單元質量 | 4.45kg |
SKF SY60TF/VA201軸承安裝信息
| 沉頭（緊定）螺釘 | M10x1 | |
| 螺釘的六角扳手尺寸 | 5mm | |
| 推薦螺釘的擰緊力矩 | 16.5Nm | |
| 聯接螺栓，推薦公制尺寸 | 16mm | |
| 聯接螺栓，推薦英尺尺寸 | 0.625in |
SKF SY60TF/VA201軸承包含的產品
| 軸承 | YAR 212-2F/VA201 |
SKF SY60TF/VA201軸承尺寸圖
