SKF SNLN3026+23026-2CS5K/VT143+H3026E軸承代號說明
S
N
L
N
3
0
2
6
+
2
3
0
2
6
-
2
C
S
5
K
/
V
T
1
4
3
+
H
3
0
2
6
E

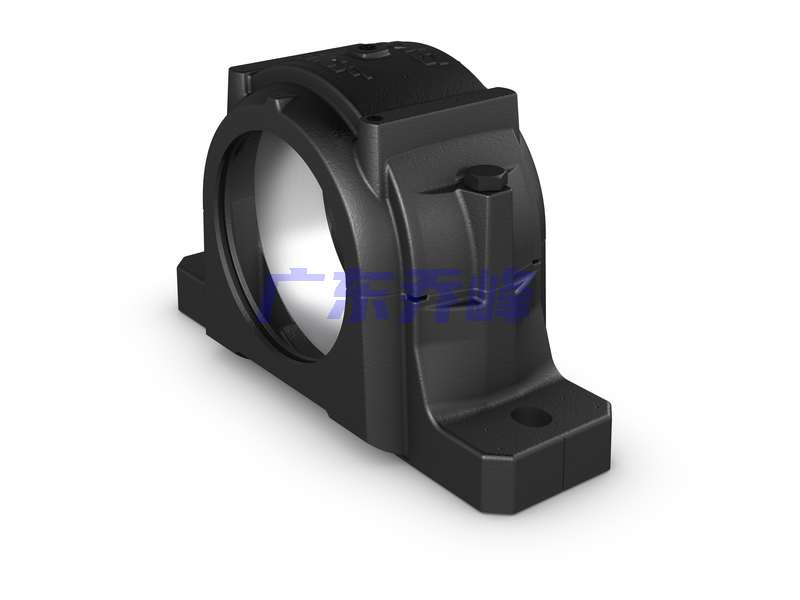

SNLN：SNLN 剖分式軸承座外殼
30：SNLN 30 系列
26：軸承尺寸代碼，孔徑 130 mm
+23026-2CS5K/VT143：軸承型號：23026-2CS5K/VT143
+H3026E：緊定套型號：H3026E
SNLN：
SNLN 剖分式軸承座外殼
30：
SNLN 30 系列
26：
軸承尺寸代碼，孔徑 130 mm
+23026-2CS5K/VT143：
軸承型號：23026-2CS5K/VT143
+H3026E：
緊定套型號：H3026E
SKF SNLN3026+23026-2CS5K/VT143+H3026E軸承適用產品
| 軸承座 | SNLN 3026 | |
| 軸承 | 23026-2CS5K/VT143 | |
| 緊定套 | H 3026 E | |
| 定位環 | FRB 13.5/200 |
SKF SNLN3026+23026-2CS5K/VT143+H3026E軸承尺寸
| 軸徑 | d? | 115mm |
| 內部空間長度 | C? | 79mm |
| 球面軸承座直徑 | D? | 200mm |
| 底座寬度 | A | 175mm |
| 法蘭寬度 | A? | 120mm |
| 軸承座完整總高度 | H | 242mm |
| 球面軸承座的中心高度 | H? | 125mm |
| 足高 | H? | 45mm |
| 聯接螺栓之間的距離 | J | 350mm |
| 總長度 | L | 410mm |
| 聯接螺栓孔的長度（徑向） | N | 32mm |
| 聯接螺栓孔的寬度（軸向） | N? | 26mm |
SKF SNLN3026+23026-2CS5K/VT143+H3026E軸承適用的密封件和端蓋
SKF SNLN3026+23026-2CS5K/VT143+H3026E軸承斷裂載荷，軸承座
| 斷裂載荷 | P??° | 620kN |
| 斷裂載荷 | P??° | 370kN |
| 斷裂載荷 | P???° | 280kN |
| 斷裂載荷 | P???° | 250kN |
| 斷裂載荷 | P???° | 310kN |
| 斷裂載荷 | P? | 110kN |
SKF SNLN3026+23026-2CS5K/VT143+H3026E軸承屈服點，蓋帽螺栓
| 蓋帽螺栓的承載能力 | Q???° | 620kN |
| 蓋帽螺栓的承載能力 | Q???° | 360kN |
| 蓋帽螺栓的承載能力 | Q???° | 310kN |
SKF SNLN3026+23026-2CS5K/VT143+H3026E軸承質量
| 軸承座質量 | 22.5kg |
SKF SNLN3026+23026-2CS5K/VT143+H3026E軸承安裝信息
| 螺栓蓋帽尺寸 | M 20 x 100 | |
| 螺栓蓋帽，推薦擰緊扭矩 | 200Nm | |
| 適當的螺栓，尺寸 | 24mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 665Nm | |
| 初次填充的潤滑脂，20% | 350g | |
| 初次填充的潤滑脂，40% | 650g |
SKF SNLN3026+23026-2CS5K/VT143+H3026E軸承尺寸圖
