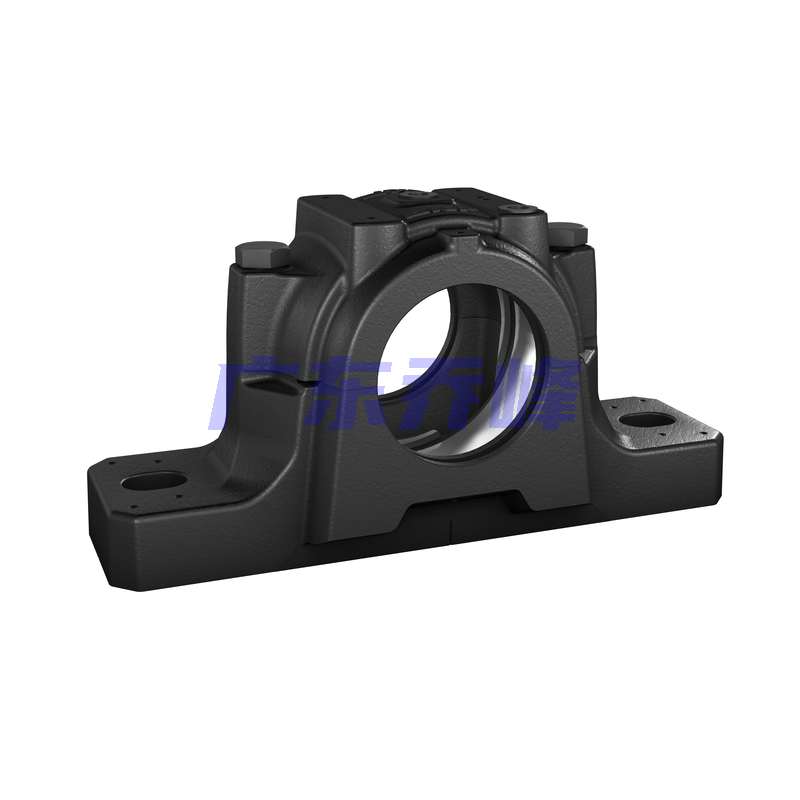

SKF SNL206-305+22206軸承代號說明
S
N
L
2
0
6
-
3
0
5
+
2
2
2
0
6
SNL：標準剖分式軸承座外殼
2：2 系列孔徑
06：軸承尺寸代碼，孔徑 30 mm
-：分隔符
305：外殼尺寸標識
+22206：軸承型號：22206
SNL：
標準剖分式軸承座外殼
2：
2 系列孔徑
06：
軸承尺寸代碼，孔徑 30 mm
-：
分隔符
305：
外殼尺寸標識
+22206：
軸承型號：22206
SKF SNL206-305+22206軸承適用產品
| 軸承座 | SNL 206-305 | |
| 軸承（基本型號） | 22206 | |
| 鎖定螺母 | KM 6 | |
| 鎖定墊圈 | MB 6 | |
| 定位環 | FRB 6/62 |
SKF SNL206-305+22206軸承尺寸
| 軸徑 | d? | 30mm |
| 軸徑 | db | 35mm |
| 內部空間長度 | C? | 32mm |
| 球面軸承座直徑 | D? | 62mm |
| 密封槽直徑 | Db | 46.5mm |
| 底座寬度 | A | 77mm |
| 法蘭寬度 | A? | 52mm |
| 軸承座完整總高度 | H | 89mm |
| 球面軸承座的中心高度 | H? | 50mm |
| 足高 | H? | 22mm |
| 聯接螺栓之間的距離 | J | 150mm |
| 總長度 | L | 185mm |
| 聯接螺栓孔的長度（徑向） | N | 20mm |
| 聯接螺栓孔的寬度（軸向） | N? | 15mm |
SKF SNL206-305+22206軸承適用的密封件和端蓋
SKF SNL206-305+22206軸承斷裂載荷，軸承座
| 斷裂載荷 | P?° | 130kN |
| 斷裂載荷 | P??° | 170kN |
| 斷裂載荷 | P??° | 100kN |
| 斷裂載荷 | P???° | 80kN |
| 斷裂載荷 | P???° | 65kN |
| 斷裂載荷 | P???° | 85kN |
| 斷裂載荷 | P? | 55kN |
SKF SNL206-305+22206軸承屈服點，蓋帽螺栓
| 蓋帽螺栓的承載能力 | Q???° | 150kN |
| 蓋帽螺栓的承載能力 | Q???° | 85kN |
| 蓋帽螺栓的承載能力 | Q???° | 75kN |
SKF SNL206-305+22206軸承質量
| 軸承座質量 | 1.9kg |
SKF SNL206-305+22206軸承安裝信息
| 螺栓蓋帽尺寸 | M 10x40 | |
| 螺栓蓋帽，推薦擰緊扭矩 | 50Nm | |
| 適當的螺栓，尺寸 | 12mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 80Nm | |
| 初次填充的潤滑脂，20% | 25g | |
| 初次填充的潤滑脂，40% | 40g |
SKF SNL206-305+22206軸承尺寸圖
