SKF SILA60TXE-2LS軸承代號說明
S
I
L
A
6
0
T
X
E
-
2
L
S
SI：陰螺紋桿端關節軸承，默認右旋螺紋
L：左旋螺紋
A：裝配尺寸不同（螺紋、外殼高度）
60：內徑：60 mm
TXE：穿透硬化研磨鋼，滑動表面鍍硬鉻并拋光
-2LS：帶有鋼背襯的三唇彈性體重型密封
SI：
陰螺紋桿端關節軸承，默認右旋螺紋
L：
左旋螺紋
A：
裝配尺寸不同（螺紋、外殼高度）
60：
內徑：60 mm
TXE：
穿透硬化研磨鋼，滑動表面鍍硬鉻并拋光
-2LS：
帶有鋼背襯的三唇彈性體重型密封

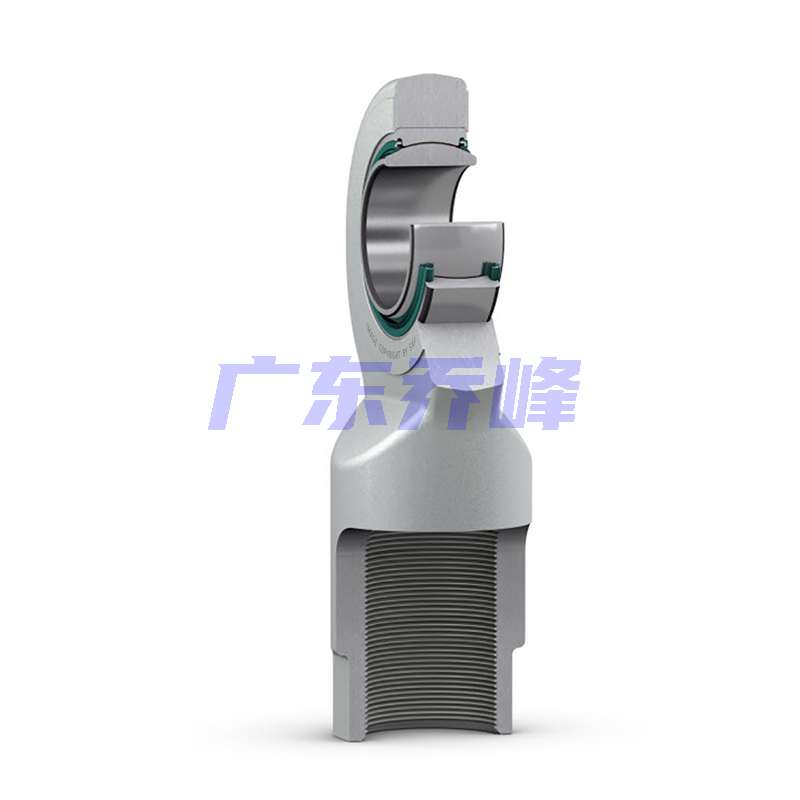

SKF SILA60TXE-2LS軸承
| 潤滑劑 | 免維護 - 干式潤滑 | |
| 設計 | 鋼/PTFE 纖維 | |
| 密封解決方案 | 三唇密封件 | |
| 連桿端桿的連接特征 | 左旋陰螺紋 |
SKF SILA60TXE-2LS軸承尺寸
| 內徑 | d | 60mm | |
| 頂部直徑 | d? max. | 137mm | |
| 內圈寬度 | B | 44mm | |
| 螺紋 | G | M 52x3 | |
| 頂部寬度 | C? max. | 39mm | |
| 滾子端面桿高度-活塞中心位置的距離 | h? | 175mm | |
| 傾斜角 | α | 6° | |
| 內圈滾道直徑 | d? | 80mm | |
| 桿子直徑 | d? ≈ | 82mm | |
| 螺紋長度 | l? min. | 70mm | |
| 軸承座長度（高度） | l? max. | 246mm | |
| 平面扳手長度 | l? ≈ | 35mm | |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 70mm | |
| 扳手尺寸 | w | 70mm | |
| 軸承內倒角尺寸 | r? min. | 1mm |
SKF SILA60TXE-2LS軸承數據計算
| 基本額定動載 | 695kN |
| 基本額定靜載荷 | 400kN |
| 軸承動載荷特定系數 | 300N/mm2 |
SKF SILA60TXE-2LS軸承質量
| 關節端質量 | 6.3kg |
SKF SILA60TXE-2LS軸承尺寸圖
