SKF SIL25C軸承代號說明
S
I
L
2
5
C
SI：陰螺紋桿端關節軸承，默認右旋螺紋
L：左旋螺紋
25：內徑：25 mm
C：免維護桿端
SI：
陰螺紋桿端關節軸承，默認右旋螺紋
L：
左旋螺紋
25：
內徑：25 mm
C：
免維護桿端

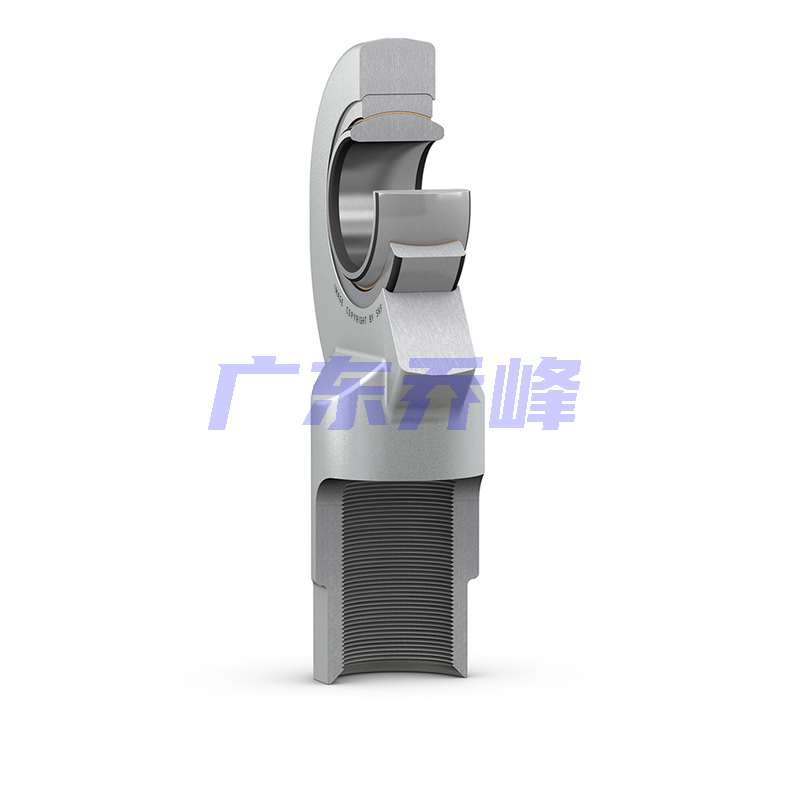

SKF SIL25C軸承
| 潤滑劑 | 免維護 - 干式潤滑 | |
| 設計 | 鋼/PTFE 燒結銅 | |
| 密封解決方案 | 不需要密封件 | |
| 連桿端桿的連接特征 | 左旋陰螺紋 |
SKF SIL25C軸承尺寸
| 內徑 | d | 25mm | |
| 頂部直徑 | d? max. | 65mm | |
| 內圈寬度 | B | 20mm | |
| 螺紋 | G | M 24x2 | |
| 頂部寬度 | C? max. | 18mm | |
| 滾子端面桿高度-活塞中心位置的距離 | h? | 94mm | |
| 傾斜角 | α | 7° | |
| 內圈滾道直徑 | d? | 35.5mm | |
| 桿子直徑 | d? ≈ | 35mm | |
| 螺紋長度 | l? min. | 36mm | |
| 軸承座長度（高度） | l? max. | 128mm | |
| 平面扳手長度 | l? ≈ | 18mm | |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 30mm | |
| 扳手尺寸 | w | 30mm | |
| 軸承內倒角尺寸 | r? min. | 0.6mm |
SKF SIL25C軸承數據計算
| 基本額定動載 | 51kN |
| 基本額定靜載荷 | 90kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 材料常數 | 1400 |
SKF SIL25C軸承質量
| 關節端質量 | 0.65kg |
SKF SIL25C軸承尺寸圖
