SKF SCF50ES軸承代號說明
S
C
F
5
0
E
S
SCF：需要維護的桿端，矩形截面焊接桿
50：內徑：50 mm
ES：優化的【鋼/鋼】材質，帶潤滑孔的開口外圈
SCF：
需要維護的桿端，矩形截面焊接桿
50：
內徑：50 mm
ES：
優化的【鋼/鋼】材質，帶潤滑孔的開口外圈

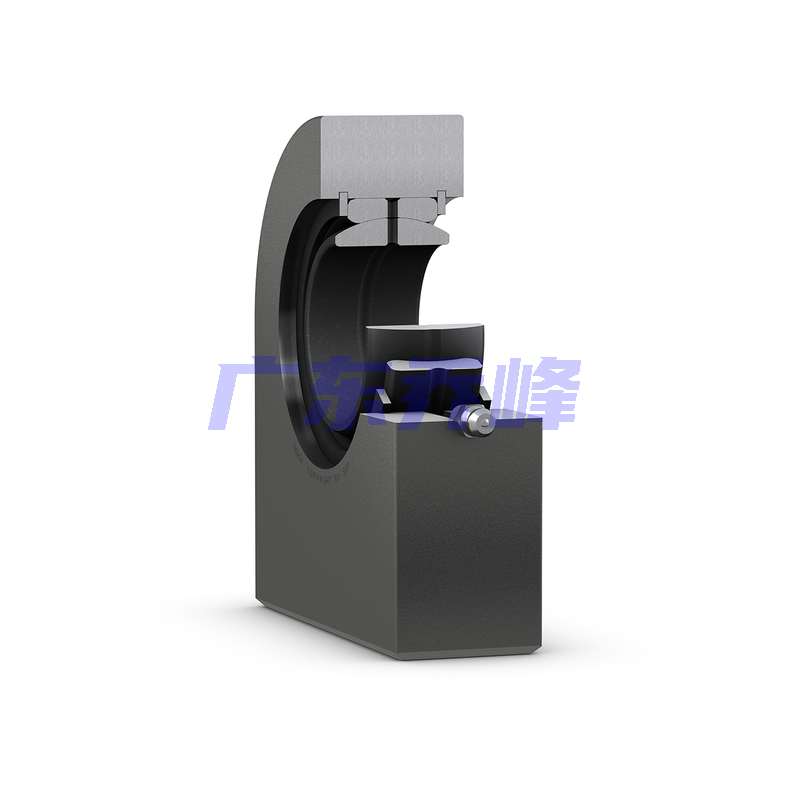

SKF SCF50ES軸承
| 連桿端桿的連接特征 | 矩形截面，用于焊接 |
SKF SCF50ES軸承尺寸
| 內徑 | d | 50mm |
| 頂部直徑 | d? max. | 125.5mm |
| 內圈寬度 | B | 35mm |
| 頂部寬度 | C? max. | 41.5mm |
| 滾子端面桿高度-活塞中心位置的距離 | h? | 88mm |
| 傾斜角 | α | 6° |
| 內圈滾道直徑 | d? | 66mm |
| 軸承座長度（高度） | l? max. | 151.5mm |
| 軸承內倒角尺寸 | r? min. | 0.6mm |
SKF SCF50ES軸承數據計算
| 基本額定動載 | 156kN |
| 基本額定靜載荷 | 415kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 材料常數 | 330 |
SKF SCF50ES軸承質量
| 關節端質量 | 4.45kg |
SKF SCF50ES軸承尺寸圖
