SKF SC20ES軸承代號說明
S
C
2
0
E
S
SC：需要維護的桿端，圓柱形截面焊接桿
20：內徑：20 mm
ES：優化的【鋼/鋼】材質，帶潤滑孔的開口外圈
SC：
需要維護的桿端，圓柱形截面焊接桿
20：
內徑：20 mm
ES：
優化的【鋼/鋼】材質，帶潤滑孔的開口外圈

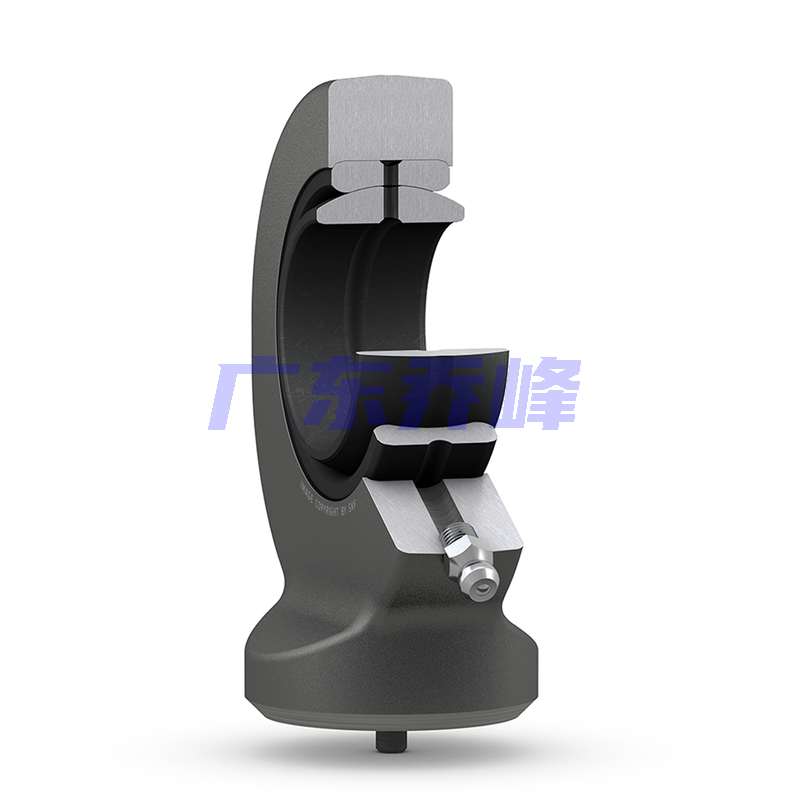

SKF SC20ES軸承
| 連桿端桿的連接特征 | 圓柱形截面，帶定位銷，用于焊接 |
SKF SC20ES軸承尺寸
| 內徑 | d | 20mm |
| 頂部直徑 | d? max. | 54mm |
| 內圈寬度 | B | 16mm |
| 頂部寬度 | C? max. | 13.5mm |
| 滾子端面桿高度-活塞中心位置的距離 | h? | 38mm |
| 傾斜角 | α | 9° |
| 內圈滾道直徑 | d? | 29mm |
| 焊接桿直徑 | d? max. | 29mm |
| 焊接桿的定位銷 | d? | 4mm |
| 軸承座長度（高度） | l? max. | 66mm |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 24mm |
| 焊接桿段的倒角長度 | l? | 2mm |
| 軸承內倒角尺寸 | r? min. | 0.3mm |
SKF SC20ES軸承數據計算
| 基本額定動載 | 30kN |
| 基本額定靜載荷 | 46.5kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 材料常數 | 330 |
SKF SC20ES軸承質量
| 關節端質量 | 0.2kg |
SKF SC20ES軸承尺寸圖
