SKF SAKB16F軸承代號說明
S
A
K
B
1
6
F
SA：陽螺紋桿端關節軸承，默認右旋螺紋
KB：【鋼/PTFE FRP】材質
16：內徑：16 mm
F：【鋼/聚四氟乙烯復合材料】材質
SA：
陽螺紋桿端關節軸承，默認右旋螺紋
KB：
【鋼/PTFE FRP】材質
16：
內徑：16 mm
F：
【鋼/聚四氟乙烯復合材料】材質

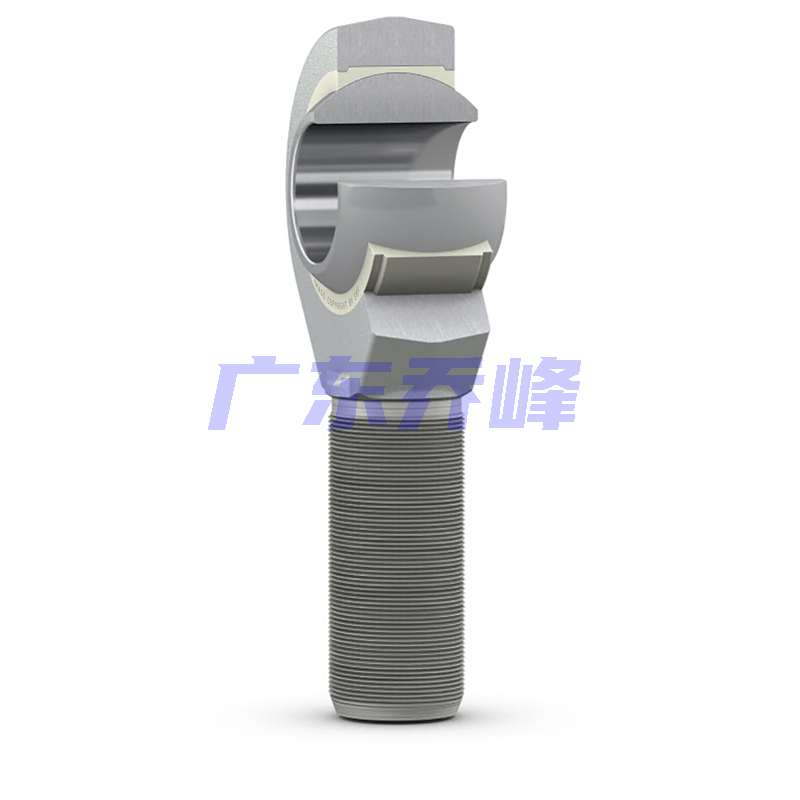

SKF SAKB16F軸承
| 潤滑劑 | 免維護 - 干式潤滑 | |
| 設計 | 鋼/PTFE FRP | |
| 密封解決方案 | 不需要密封件 | |
| 連桿端桿的連接特征 | 右旋陽螺紋 |
SKF SAKB16F軸承尺寸
| 內徑 | d | 16mm | |
| 頂部直徑 | d? max. | 43mm | |
| 內圈寬度 | B | 21mm | |
| 螺紋 | G | M 16 | |
| 頂部寬度 | C? max. | 15.5mm | |
| 滾子端面桿高度-活塞中心位置的距離 | h | 66mm | |
| 傾斜角 | α | 16° | |
| 內圈滾道直徑 | d? | 28.575mm | |
| 螺紋長度 | l? min. | 37mm | |
| 軸承座長度（高度） | l? max. | 89mm | |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 21mm | |
| 軸承內倒角尺寸 | r? min. | 0.3mm |
SKF SAKB16F軸承數據計算
| 基本額定動載 | 21.4kN |
| 基本額定靜載荷 | 34.5kN |
| 軸承動載荷特定系數 | 50N/mm2 |
| 材料常數 | 530 |
SKF SAKB16F軸承質量
| 關節端質量 | 0.2kg |
SKF SAKB16F軸承尺寸圖
