SKF NX20軸承代號說明
N
                                                X
                                            2
                                                0

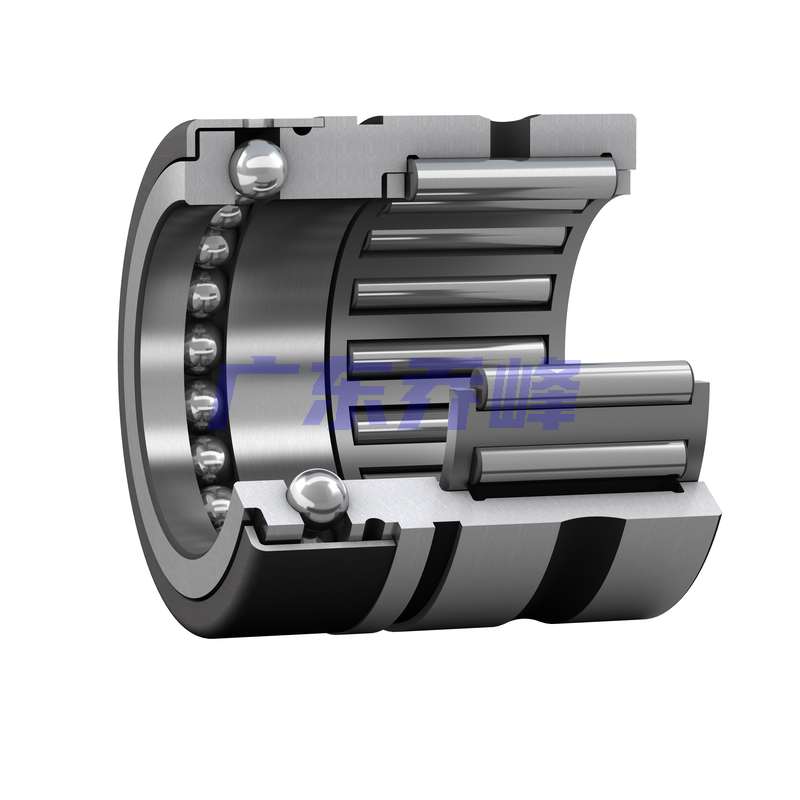

                                            NX:滾針/滿裝推力球組合軸承

                20:滾子下直徑:20 mm
                                NX:
滾針/滿裝推力球組合軸承
                    20:
滾子下直徑:20 mm
                    SKF NX20軸承尺寸
| 滾子下直徑 | Fw | 20mm |
| 外徑 | D | 30mm |
| 外圈寬度 | C | 28mm |
| 法蘭側面到潤滑孔(fcThBB)的距離 | C? | 8mm |
| 孔徑范圍(ThBB) | d | 20mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
SKF NX20軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 25mm |
| 軸承座擋肩尺寸(FcThBB) | D? max. | 28mm |
| 外圈側面到定位環背面的距離(滾針軸承 / FcThBB) | C? | 12.2mm |
| 倒角半徑 | r? max. | 0.3mm |
| 相關內圈內徑 | d? | 17mm |
| 內圈滾道直徑 | F | 20mm |
| 相關內圈寬度 | B? | 16mm |
SKF NX20軸承數據計算
| 基本額定動載荷,徑向 | 13.2kN |
| 基本額定靜載荷,徑向 | 19.3kN |
| 基本額定動載荷,軸向 | 7.8kN |
| 基本額定靜載荷,軸向 | 17.3kN |
| 軸向疲勞載荷極限,徑向 | 2.28kN |
| 疲勞載荷極限,軸向 | 0.64kN |
| 最小軸向載荷系數 | 0.0016 |
| 參考轉速 | 6300r/min |
| 極限轉速 | 7500r/min |
SKF NX20軸承質量
| 軸承重量 | 0.068kg |
SKF NX20軸承相關產品
| 內圈 | IR 17x20x16 | |
| 止動環 | SW 30 |
SKF NX20軸承尺寸圖
