SKF NX10Z軸承代號說明
N
X
1
0
Z

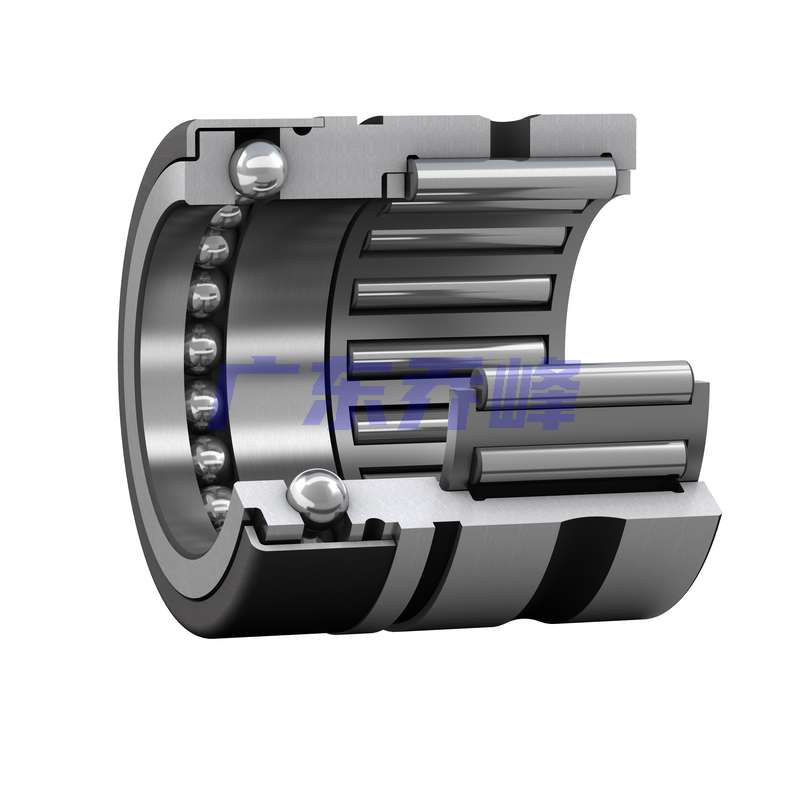

NX：滾針/滿裝推力球組合軸承
10：滾子下直徑：10 mm
Z：預填充潤滑脂，帶密封蓋，無潤滑孔
NX：
滾針/滿裝推力球組合軸承
10：
滾子下直徑：10 mm
Z：
預填充潤滑脂，帶密封蓋，無潤滑孔
SKF NX10Z軸承尺寸
| 滾子下直徑 | Fw | 10mm |
| 外徑 | D | 19mm |
| 外圈寬度 | C | 18mm |
| 法蘭側面到潤滑孔（fcThBB）的距離 | C? | 4.7mm |
| 孔徑范圍（ThBB） | d | 10mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
SKF NX10Z軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 14.6mm |
| 軸承座擋肩尺寸（FcThBB） | D? max. | 17mm |
| 外圈側面到定位環背面的距離（滾針軸承 / FcThBB） | C? | 10mm |
| 倒角半徑 | r? max. | 0.3mm |
| 相關內圈內徑 | d? | 6mm |
| 內圈滾道直徑 | F | 10mm |
| 相關內圈寬度 | B? | 10mm |
SKF NX10Z軸承數據計算
| 基本額定動載荷，徑向 | 4.95kN |
| 基本額定靜載荷，徑向 | 4.55kN |
| 基本額定動載荷，軸向 | 5.07kN |
| 基本額定靜載荷，軸向 | 8.5kN |
| 軸向疲勞載荷極限，徑向 | 0.53kN |
| 疲勞載荷極限，軸向 | 0.31kN |
| 最小軸向載荷系數 | 0.00038 |
| 參考轉速 | 8500r/min |
| 極限轉速 | 5600r/min |
SKF NX10Z軸承質量
| 軸承重量 | 0.025kg |
SKF NX10Z軸承相關產品
| 內圈 | IR 6x10x10 IS1 | |
| 止動環 | SW 19 |
SKF NX10Z軸承尺寸圖
