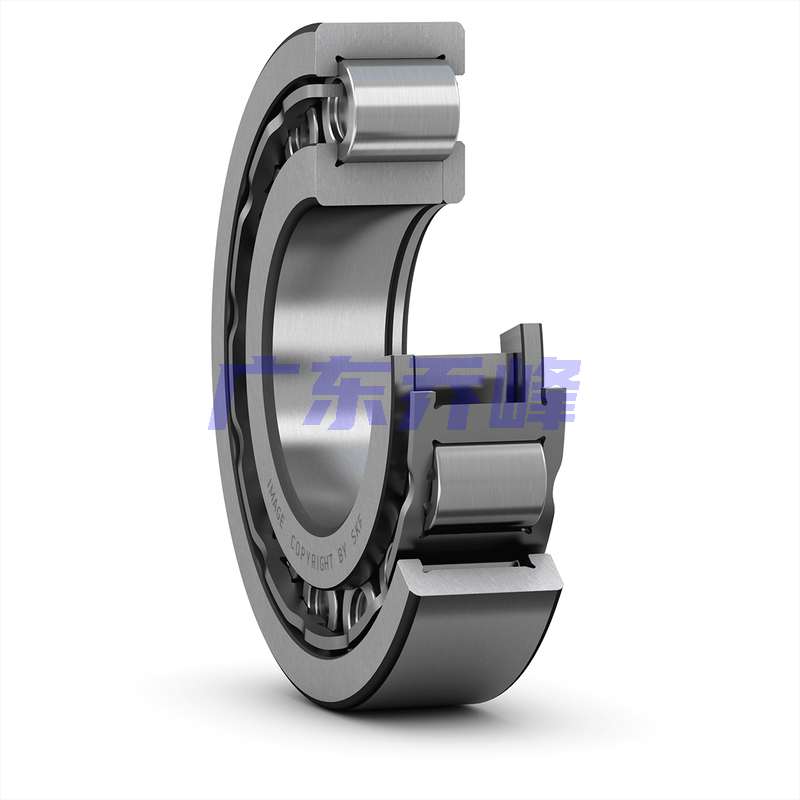

SKF NUP318ECJ軸承代號說明
N
U
P
3
1
8
E
C
J
NUP：外圈雙擋邊，內圈單擋邊，另一側帶平擋圈
3：尺寸系列：03系列
18：內徑：90 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
J：沖壓鋼保持架，滾子引導
NUP：
外圈雙擋邊，內圈單擋邊，另一側帶平擋圈
3：
尺寸系列：03系列
18：
內徑：90 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
J：
沖壓鋼保持架，滾子引導
SKF NUP318ECJ軸承尺寸
| 內徑 | d | 90mm |
| 外徑 | D | 190mm |
| 寬度 | B | 43mm |
| 內圈（NJ、NUP、N、NF、NJF） 肩部直徑 | d? ≈ | 124mm |
| 內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF） | D? ≈ | 160.3mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 113.5mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 3mm |
| 內半徑法蘭（mCRB 的 NUP = ORD10 <=420） | r?,? min. | 3mm |
SKF NUP318ECJ軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 104mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 127mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 175.3mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB） | r? max. | 2.5mm |
SKF NUP318ECJ軸承數據計算
| 基本額定動載 | 365kN |
| 基本額定靜載荷 | 360kN |
| 疲勞載荷限值 | 43kN |
| 參考轉速 | 3800r/min |
| 極限轉速 | 4500r/min |
| 計算系數 | 0.15 |
| 限制值 | 0.2 |
| 軸向載荷系數 | 0.6 |
SKF NUP318ECJ軸承質量
| 軸承重量 | 5.54kg |
SKF NUP318ECJ軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NUP318ECJ軸承尺寸圖
