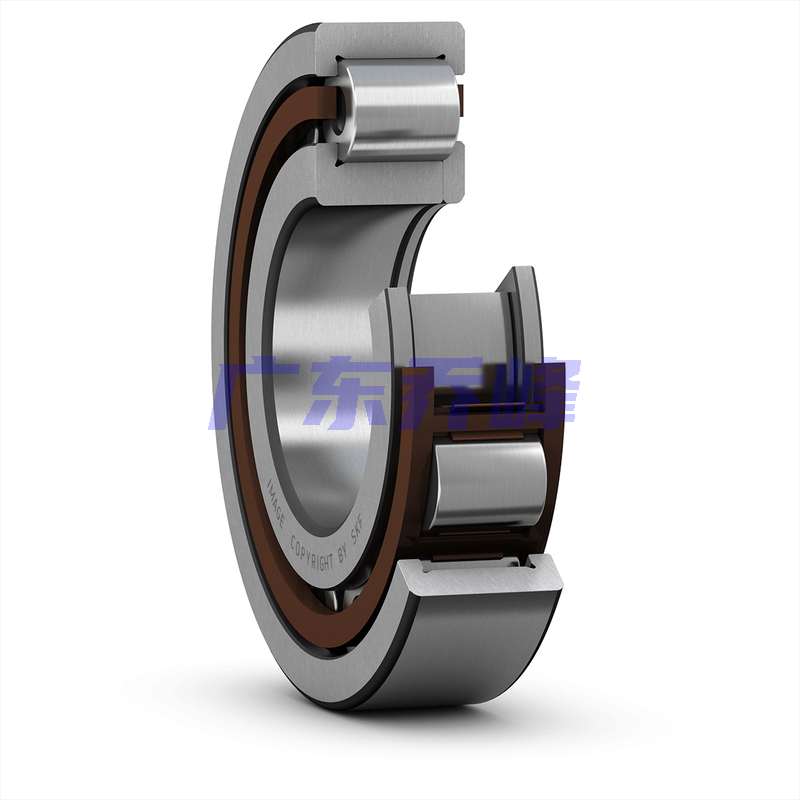

SKF NUP2207ECP軸承代號說明
N
U
P
2
2
0
7
E
C
P
NUP：外圈雙擋邊，內圈單擋邊，另一側帶平擋圈
22：尺寸系列：22系列
07：內徑：35 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
P：玻璃纖維增強 PA66 保持架，滾子引導
NUP：
外圈雙擋邊，內圈單擋邊，另一側帶平擋圈
22：
尺寸系列：22系列
07：
內徑：35 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
P：
玻璃纖維增強 PA66 保持架，滾子引導
SKF NUP2207ECP軸承尺寸
| 內徑 | d | 35mm |
| 外徑 | D | 72mm |
| 寬度 | B | 23mm |
| 內圈（NJ、NUP、N、NF、NJF） 肩部直徑 | d? ≈ | 48.1mm |
| 內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF） | D? ≈ | 60.2mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 44mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 1.1mm |
| 內半徑法蘭（mCRB 的 NUP = ORD10 <=420） | r?,? min. | 0.6mm |
SKF NUP2207ECP軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 42mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 50mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 65.1mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB） | r? max. | 1mm |
SKF NUP2207ECP軸承數據計算
| 基本額定動載 | 69.5kN |
| 基本額定靜載荷 | 63kN |
| 疲勞載荷限值 | 8.15kN |
| 參考轉速 | 11000r/min |
| 極限轉速 | 12000r/min |
| 計算系數 | 0.2 |
| 限制值 | 0.3 |
| 軸向載荷系數 | 0.4 |
SKF NUP2207ECP軸承質量
| 軸承重量 | 0.42kg |
SKF NUP2207ECP軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NUP2207ECP軸承尺寸圖
