SKF NUKR90XA軸承代號說明
N
U
K
R
9
0
X
A

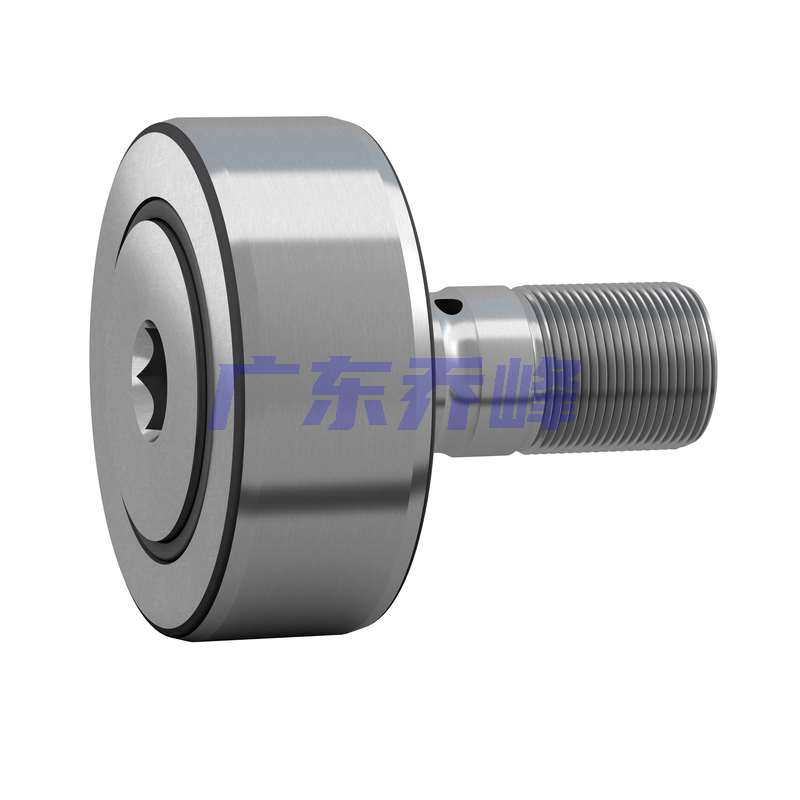

NUKR：螺栓型圓柱滾子滾輪軸承，雙列滿裝圓柱滾子，外圈帶兩個整體式擋邊
90：內徑：90 mm
X：經過改進的（扁平）外圈
A：經過改進的凸球面輪廓（NUKR 設計）外圈
NUKR：
螺栓型圓柱滾子滾輪軸承，雙列滿裝圓柱滾子，外圈帶兩個整體式擋邊
90：
內徑：90 mm
X：
經過改進的（扁平）外圈
A：
經過改進的凸球面輪廓（NUKR 設計）外圈
SKF NUKR90XA軸承尺寸
| 外徑 | D | 90mm | |
| 附件直徑 | d | 30mm | |
| 總長度 | B | 100mm | |
| 外圈寬度 | C | 35mm | |
| 螺柱上柄的長度 | B? | 63mm | |
| 法蘭圈到潤滑孔距離 | B? | 15mm | |
| 端面外圈到端面?zhèn)葔|圈的距離 | C? | 1mm | |
| 法蘭外徑 | d? | 47mm | |
| 螺紋芯柱 | G | M 30x1.5 | |
| 螺紋長度 | G? | 32mm | |
| 潤滑附件的軸承座直徑 | M | 8mm | |
| 潤滑孔（桿軸）直徑 | M? | 4mm | |
| 對邊寬度 | SW | 14mm | |
| 倒角尺寸 | r?,? min. | 1.1mm |
SKF NUKR90XA軸承數據計算
| 基本額定動載 | 78.1kN |
| 基本額定靜載荷 | 102kN |
| 疲勞載荷限值 | 12.7kN |
| 最大徑向動態載荷 | 86.5kN |
| 最大靜態徑向載荷 | 125kN |
| 極限轉速 | 1900r/min |
SKF NUKR90XA軸承凈重
| 凸輪從動件凈重 | 1.96kg |
SKF NUKR90XA軸承安裝信息
| 建議鎖緊扭矩 | 450Nm |
SKF NUKR90XA軸承包含的產品
| 油嘴 | NIP A3x9.5 | |
| 六角螺母 | M 30x1.5 |
SKF NUKR90XA軸承相關產品
| 潤滑適配器 | AP 14 |
SKF NUKR90XA軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NUKR90XA軸承尺寸圖
