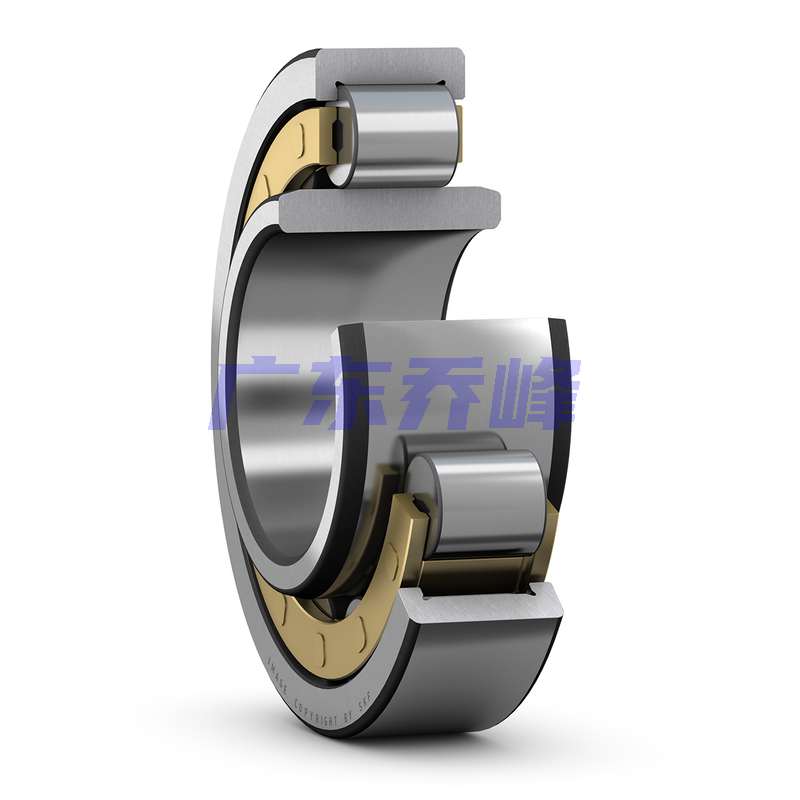

SKF NUB248MA軸承代號說明
N
U
B
2
4
8
M
A
NUB：外圈雙擋邊，內圈無擋邊，加寬內圈
2：尺寸系列：02系列
48：內徑：240 mm
MA：機切削黃銅保持架，外圈引導
NUB：
外圈雙擋邊，內圈無擋邊，加寬內圈
2：
尺寸系列：02系列
48：
內徑：240 mm
MA：
機切削黃銅保持架，外圈引導
SKF NUB248MA軸承尺寸
| 內徑 | d | 240mm |
| 外徑 | D | 440mm |
| 寬度 | B | 120mm |
| 外圈寬度（NUB、 NJF） | C | 72mm |
| 外圈肩部直徑（僅限 LSB = ORD10 >420, 可替代的為 ORD30） | D? ≈ | 365mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 295mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 4mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 26mm |
SKF NUB248MA軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 257mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 288mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 299mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 423mm |
| 軸承基座和軸承座肩或軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | r? max. | 3mm |
SKF NUB248MA軸承數據計算
| 基本額定動載 | 952kN |
| 基本額定靜載荷 | 1370kN |
| 疲勞載荷限值 | 129kN |
| 參考轉速 | 1600r/min |
| 極限轉速 | 2200r/min |
| 計算系數 | 0.15 |
| 限制值 | 0.2 |
| 軸向載荷系數 |
SKF NUB248MA軸承質量
| 軸承重量 | 60kg |
