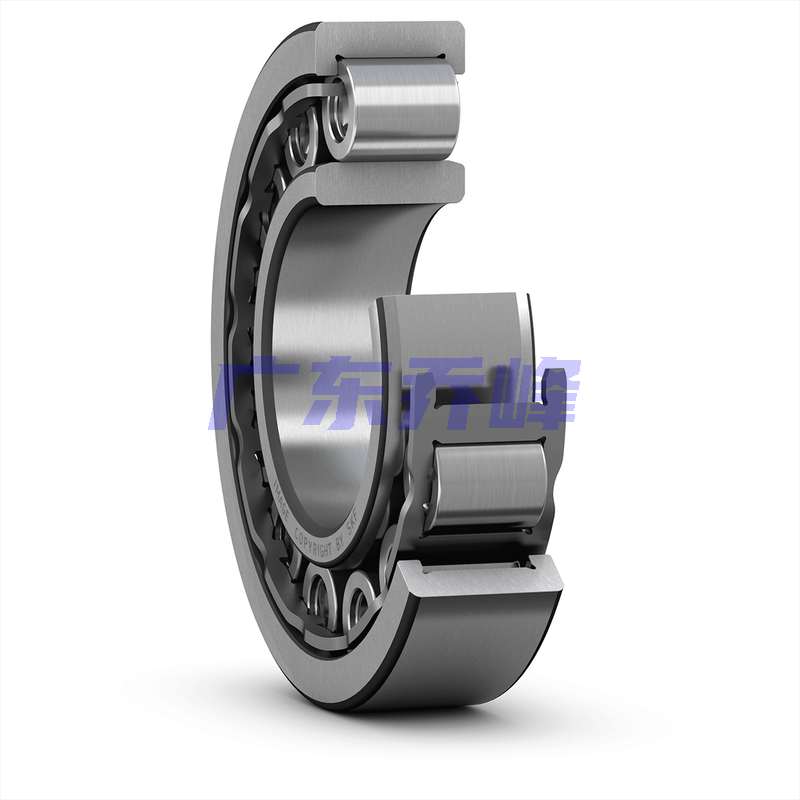

SKF NU319ECJ軸承代號說明
N
U
3
1
9
E
C
J
NU：外圈雙擋邊，內圈無擋邊
3：尺寸系列：03系列
19：內徑：95 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
J：沖壓鋼保持架，滾子引導
NU：
外圈雙擋邊，內圈無擋邊
3：
尺寸系列：03系列
19：
內徑：95 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
J：
沖壓鋼保持架，滾子引導
SKF NU319ECJ軸承尺寸
| 內徑 | d | 95mm |
| 外徑 | D | 200mm |
| 寬度 | B | 45mm |
| 內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF） | D? ≈ | 168.45mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 121.5mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 3mm |
| 內圈（最小）內徑（NU、NJ、NUB、 NJF） | r?,? min. | 3mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 2.9mm |
SKF NU319ECJ軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 110mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 118mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 125mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 185mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB） | r? max. | 2.5mm |
| 軸承基座和軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | rb max. | 2.5mm |
SKF NU319ECJ軸承數據計算
| 基本額定動載 | 390kN |
| 基本額定靜載荷 | 390kN |
| 疲勞載荷限值 | 46.5kN |
| 參考轉速 | 3600r/min |
| 極限轉速 | 4300r/min |
| 計算系數 | 0.15 |
| 限制值 | 0.2 |
| 軸向載荷系數 | 0.6 |
SKF NU319ECJ軸承質量
| 軸承重量 | 6.19kg |
SKF NU319ECJ軸承相關產品
| 角圈 | HJ 319 EC |
SKF NU319ECJ軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF NU319ECJ/C3軸承 | ￥1612元 | - | 60 |
SKF NU319ECJ軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NU319ECJ軸承尺寸圖
