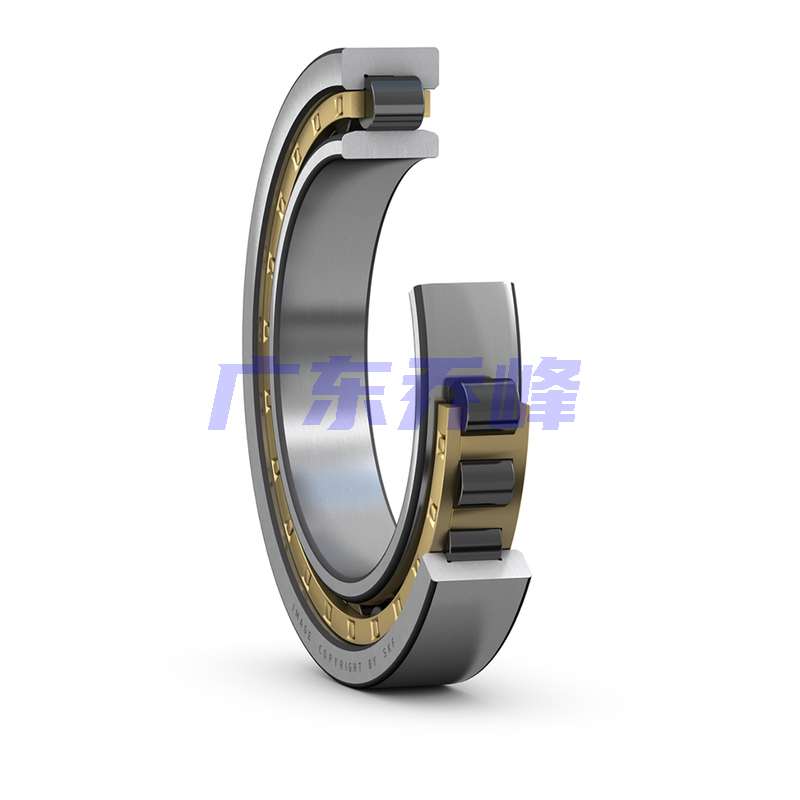

SKF NU311ECM/HC5C3軸承代號說明
N
U
3
1
1
E
C
M
/
H
C
5
C
3
NU：外圈雙擋邊，內圈無擋邊
3：尺寸系列：03系列
11：內徑：55 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
M：機切削黃銅保持架，滾子引導
/HC5：滾動體由氮化硅制成（混合陶瓷軸承）
C3：C3 游隙
NU：
外圈雙擋邊，內圈無擋邊
3：
尺寸系列：03系列
11：
內徑：55 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
M：
機切削黃銅保持架，滾子引導
/HC5：
滾動體由氮化硅制成（混合陶瓷軸承）
C3：
C3 游隙
SKF NU311ECM/HC5C3軸承尺寸
| 內徑 | d | 55mm |
| 外徑 | D | 120mm |
| 寬度 | B | 29mm |
| 外圈肩部直徑 | D? ≈ | 101mm |
| 內圈滾道直徑 | F | 70.5mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 2mm |
| 倒角尺寸 | r?,? min. | 2mm |
| 倒角尺寸 | r?,? min. | 2mm |
SKF NU311ECM/HC5C3軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 66mm |
| 軸擋肩直徑 | d? max. | 68mm |
| 軸擋肩直徑 | db min. | 73mm |
| 軸承座擋肩尺寸 | D? max. | 109mm |
| 倒角半徑 | r? max. | 2mm |
| 倒角半徑 | rb max. | 2mm |
SKF NU311ECM/HC5C3軸承數據計算
| 基本額定動載 | 138kN |
| 基本額定靜載荷 | 143kN |
| 疲勞載荷限值 | 16kN |
| 參考轉速 | 5600r/min |
| 極限轉速 | 9000r/min |
| 計算系數 | 0.15 |
SKF NU311ECM/HC5C3軸承質量
| 軸承重量 | 1.15kg |
