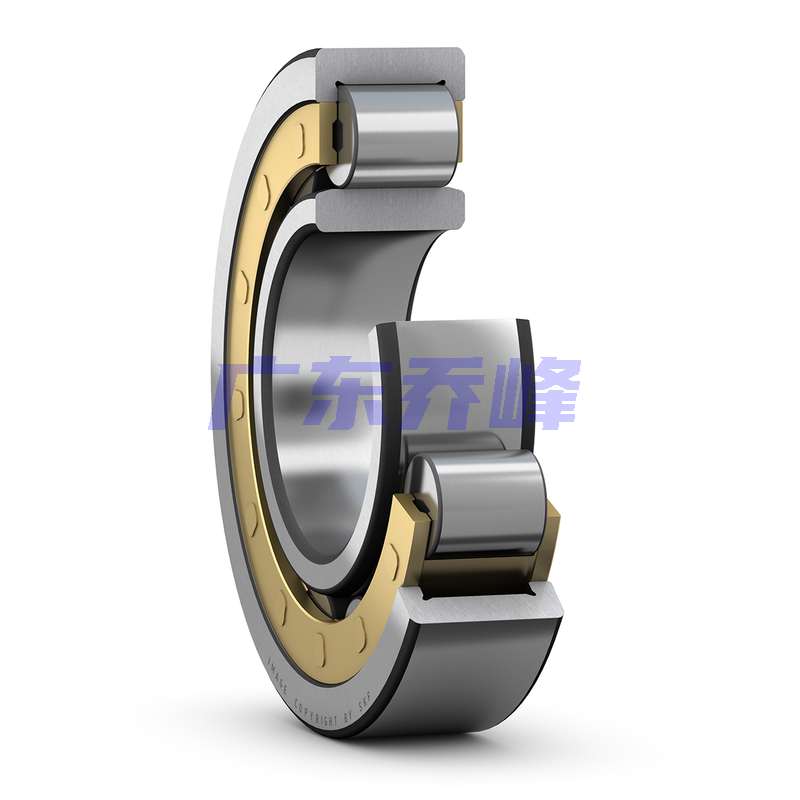

SKF NU264MA軸承代號說明
N
U
2
6
4
M
A
NU：外圈雙擋邊，內圈無擋邊
2：尺寸系列：02系列
64：內徑：320 mm
MA：機切削黃銅保持架，外圈引導
NU：
外圈雙擋邊，內圈無擋邊
2：
尺寸系列：02系列
64：
內徑：320 mm
MA：
機切削黃銅保持架，外圈引導
SKF NU264MA軸承尺寸
| 內徑 | d | 320mm |
| 外徑 | D | 580mm |
| 寬度 | B | 92mm |
| 外圈肩部直徑（僅限 LSB = ORD10 >420, 可替代的為 ORD30） | D? ≈ | 485mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 390mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 5mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 5.3mm |
SKF NU264MA軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 340mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 383mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 394mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 560mm |
| 軸承基座和軸承座肩或軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | r? max. | 4mm |
SKF NU264MA軸承數據計算
| 基本額定動載 | 1610kN |
| 基本額定靜載荷 | 2450kN |
| 疲勞載荷限值 | 204kN |
| 參考轉速 | 1200r/min |
| 極限轉速 | 1600r/min |
| 計算系數 | 0.15 |
| 限制值 | 0.2 |
| 軸向載荷系數 |
SKF NU264MA軸承質量
| 軸承重量 | 115kg |
SKF NU264MA軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NU264MA軸承尺寸圖
