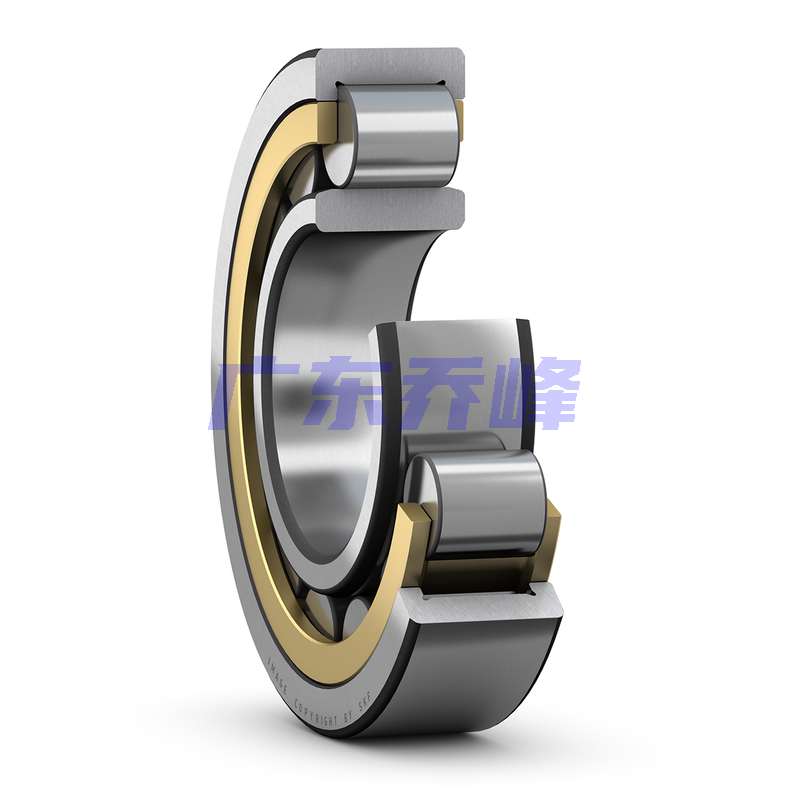

SKF NU1884MP軸承代號說明
N
U
1
8
8
4
M
P
NU：外圈雙擋邊，內圈無擋邊
18：尺寸系列：18系列
84：內徑：420 mm
MP：機切削黃銅保持架，窗式，內圈或外圈引導（取決于軸承尺寸）
NU：
外圈雙擋邊，內圈無擋邊
18：
尺寸系列：18系列
84：
內徑：420 mm
MP：
機切削黃銅保持架，窗式，內圈或外圈引導（取決于軸承尺寸）
SKF NU1884MP軸承尺寸
| 內徑 | d | 420mm |
| 外徑 | D | 520mm |
| 寬度 | B | 46mm |
| 外圈肩部直徑（僅限 LSB = ORD10 >420, 可替代的為 ORD30） | D? ≈ | 488mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 447mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 2.1mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 3.3mm |
SKF NU1884MP軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 431mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 442mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 452mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 508mm |
| 軸承基座和軸承座肩或軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | r? max. | 2mm |
SKF NU1884MP軸承數據計算
| 基本額定動載 | 572kN |
| 基本額定靜載荷 | 1200kN |
| 疲勞載荷限值 | 102kN |
| 參考轉速 | 1200r/min |
| 極限轉速 | 1800r/min |
| 計算系數 | 0.1 |
| 限制值 | 0.2 |
| 軸向載荷系數 | 0.6 |
SKF NU1884MP軸承質量
| 軸承重量 | 22kg |
SKF NU1884MP軸承尺寸圖
