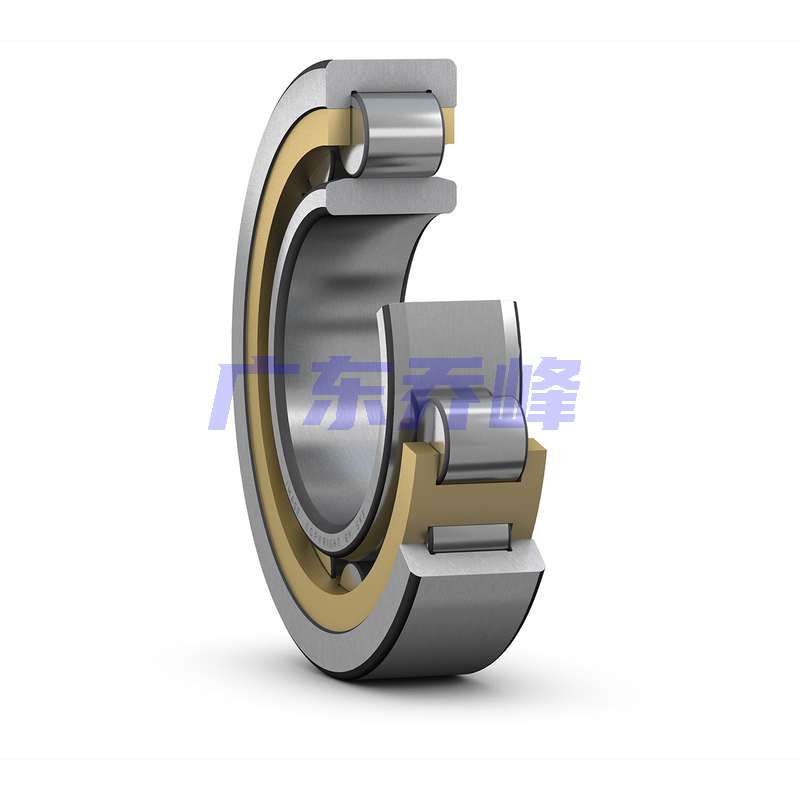

SKF NU1044ML軸承代號說明
N
U
1
0
4
4
M
L
NU：外圈雙擋邊，內圈無擋邊
10：尺寸系列：10系列
44：內徑：220 mm
ML：機切削黃銅保持架，窗式，內圈或外圈引導（取決于軸承型號）
NU：
外圈雙擋邊，內圈無擋邊
10：
尺寸系列：10系列
44：
內徑：220 mm
ML：
機切削黃銅保持架，窗式，內圈或外圈引導（取決于軸承型號）
SKF NU1044ML軸承尺寸
| 內徑 | d | 220mm |
| 外徑 | D | 340mm |
| 寬度 | B | 56mm |
| 內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF） | D? ≈ | 296.2mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 250mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 3mm |
| 內圈（最小）內徑（NU、NJ、NUB、 NJF） | r?,? min. | 3mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 7.5mm |
SKF NU1044ML軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 233mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 246mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 254mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 328mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB） | r? max. | 2.5mm |
| 軸承基座和軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | rb max. | 2.5mm |
SKF NU1044ML軸承數據計算
| 基本額定動載 | 570kN |
| 基本額定靜載荷 | 735kN |
| 疲勞載荷限值 | 73.5kN |
| 參考轉速 | 2200r/min |
| 極限轉速 | 3200r/min |
| 計算系數 | 0.15 |
| 限制值 | 0.2 |
| 軸向載荷系數 | 0.6 |
SKF NU1044ML軸承質量
| 軸承重量 | 18.3kg |
SKF NU1044ML軸承相關產品
| 角圈 | HJ 1044 |
SKF NU1044ML軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF NU1044ML/C3軸承 | ￥8764.6元 | - | 7 |
SKF NU1044ML軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NU1044ML軸承尺寸圖
